Creación de un sistema de vigas voladizo

Puede utilizar la familia de sistema de vigas para crear diferentes sistemas de vigas para huecos de distinta geometría, por ejemplo arqueados, poligonales o voladizos. En el ejemplo siguiente se describe un método para crear un sistema de vigas voladizo.

Empiece con un hueco similar al que se muestra en la siguiente ilustración de una vista de plano parcial.

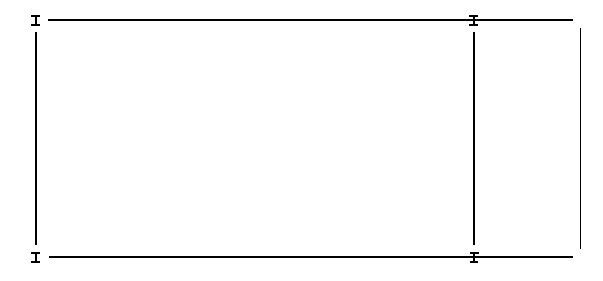

Vista de plano parcial

  1. Haga clic en la ficha Estructuragrupo EstructuraSistema de vigas.
  2. Haga clic en la ficha Modificar | Colocar sistema de vigas estructuralesgrupo Sistema de vigasBoceto de sistema de vigasgrupo Dibujar (Seleccionar soportes) para seleccionar el contorno del sistema de vigas o (Seleccionar líneas) para dibujar un boceto del contorno del sistema de vigas.

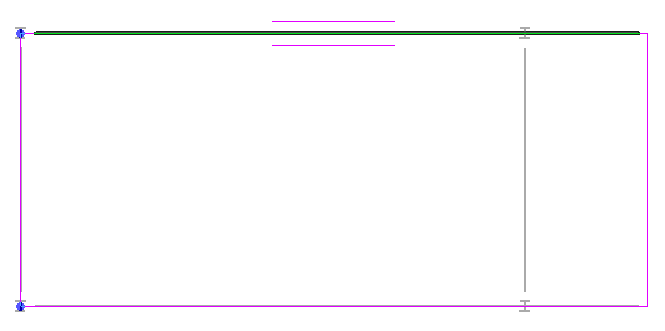

    Seleccionar soportes

  3. Con el contorno ya creado, haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo ModoFinalizar modo de edición.

    Se mostrará el sistema de vigas voladizo.

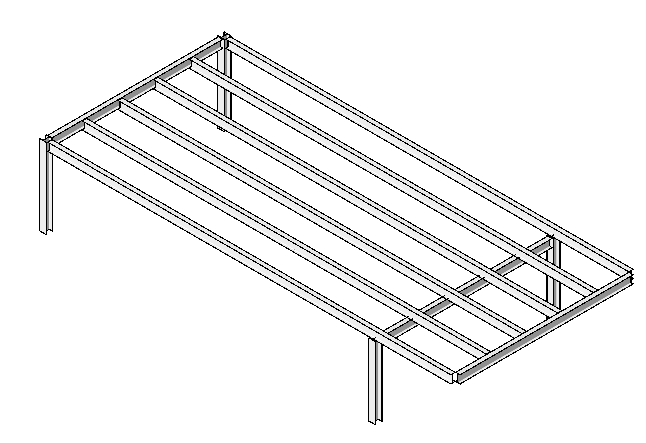

    Sistema de vigas voladizo finalizado
