En este modelo, se determinan el desplazamiento, la tensión y el coeficiente de seguridad de una junta de pasador que suele utilizarse para aplicaciones hidráulicas.
Antes de empezar, vea este breve vídeo que muestra los pasos del aprendizaje:
Para empezar, descargue el archivo de modelo haciendo clic aquí. Guarde este archivo en una carpeta de su equipo y descomprima el contenido.
Apertura del modelo
- Localice el archivo Pin_Joint_Setup.ach utilizando el navegador de archivos de Windows y pulse dos veces en el archivo para iniciar Simulation Mechanical 360.
- Se le pedirá que seleccione la carpeta donde desea extraer los archivos del modelo. La ubicación por defecto es la carpeta donde reside el archivo del archivador.
- Haga clic en OK. El modelo aparece en el entorno FEA Editor y debería ver esto:

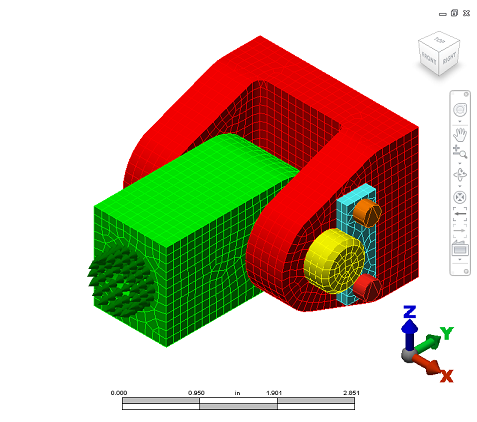

Ya se ha generado una malla para el modelo y se ha configurado con los siguientes materiales, cargas y restricciones:
- Tamaño de la malla: 0,125 pulg
- Material: acero (ASTM A36 y AISI 4130)
- Carga: 1.500 libras de fuerza axial en el extremo del ojo de la varilla (indicado por flechas de color verde).
- Restricciones: restricciones fijas en los cuatro agujeros de perno de la parte trasera de la horquilla.
Análisis del modelo
Ya estamos listos para analizar el modelo.- Haga clic en
Analysis
Analysis Run Simulation. - El análisis se ejecutará y los resultados se descargarán desde la nube a su ordenador y se mostrarán en el entorno de resultados.
- También se le enviará un mensaje de correo electrónico para notificar que se ha completado el análisis (suponiendo que haya completado las instrucciones que encontrará en Cloud Notification Setup en la página Introduction). Esta función resulta útil para realizar análisis grandes o complejos que se puedan completar mientras no se encuentre en la estación de trabajo.
Revisión de los resultados
Empezaremos revisando los resultados del desplazamiento. Como puede ver, los valores de magnitud del desplazamiento aparecen por defecto en el entorno de resultados.

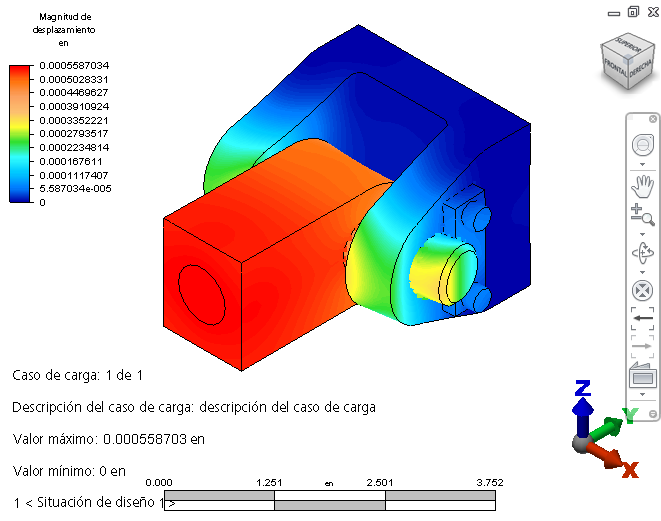

- Los resultados del desplazamiento deberían tener este aspecto:
- Haga clic en
Results Contours Stress von Mises. - Para localizar la tensión máxima, haga clic en
Results Inquire Probes Maximum.
Debemos ocultar el ojo de la varilla y las piezas del pasador para ver dónde se produce la tensión máxima.

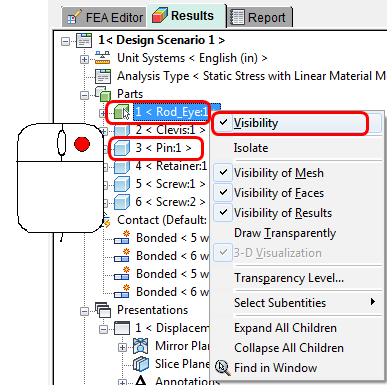

- Expanda la rama del navegador Parts, haga clic con el botón derecho en la pieza Rod_Eye y seleccione Visibility para desactivarla. Haga clic con el botón derecho en la pieza Pin y seleccione Visibility para desactivarla también.

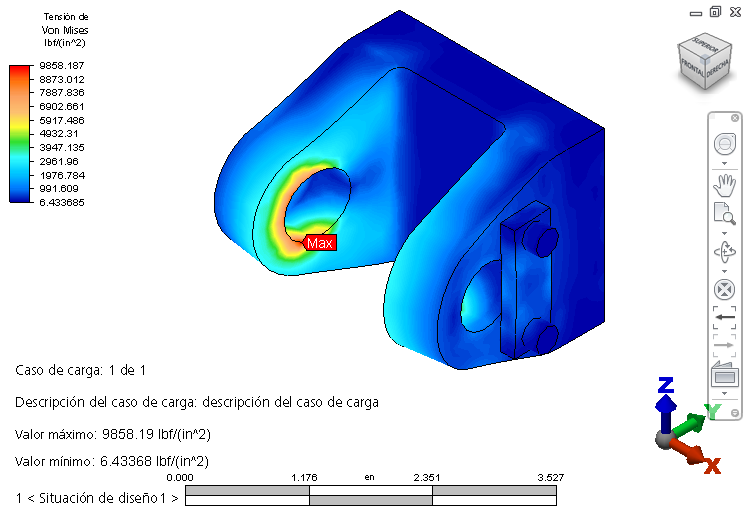

Debería verse esto:
Veamos el coeficiente de seguridad basado en el límite de fluencia del acero ASTM - A36 (36.000 lpc). Modificaremos la leyenda para aclarar la vista.
- Haga clic en
Results Contours Stress Safety Factor. La tensión admitida se establece automáticamente en el límite de fluencia del material. - Haga clic en
Results Contours Settings Legend Properties. - Acceda a la ficha Range Settings del cuadro de diálogo Plot Settings.
- Desactive Automatically calculate value range.
- Escriba 1 en el campo Low y 10 en el campo High.
- Haga clic en OK. Nota: Los colores de rango se invierten para los resultados del coeficiente de seguridad. (El color rojo representa el valor mínimo y el azul representa el máximo).
- Haga clic en Results Inquire Probes Maximum para desactivar el sondeo del resultado máximo.
- Haga clic en

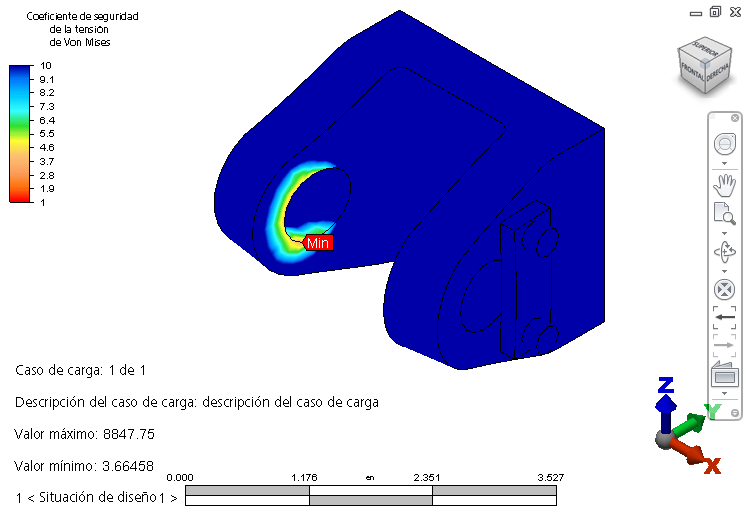

Results Inquire Probes Minimum para marcar el punto en el modelo con el mínimo resultado de coeficiente de seguridad. Debería verse esto:
- Haga clic en
Buen trabajo. De este modo se completa el modelo de junta de pasador.
Pasos siguientes
En este ejercicio, el modelo ya está definido. Si desea seguir los pasos descritos y obtener más información sobre los análisis de tensión estática lineal en Autodesk® Simulation Mechanical, haga clic aquí.
