La commande Découpe permet de créer un jeu dans une pièce en tôle créée à l'aide d'esquisses de contour fermé pour permettre l'aplatissement. Pour créer une découpe de face entière, vous devez sélectionnez une face à supprimer dans le modèle pour définir la découpe.
- Dans le ruban, cliquez sur l'onglet Tôlerie
le groupe de fonctions Modifier Découpe . - Dans la boîte de dialogue Découpe, sélectionnez Face entière dans la liste déroulante Type de découpe.
- Dans la fenêtre graphique, sélectionnez la face du modèle en tôle à supprimer comme fonction de découpe.
- Cliquez sur OK pour créer la découpe et fermer la boîte de dialogue. Si vous souhaitez créer d'autres fonctions de découpe, cliquez sur Appliquer afin de créer la découpe sans fermer la boîte de dialogue.
Remarque : Vous pouvez à tout moment cliquer sur Annuler pour ignorer les données entrées, le cas échéant, et fermer la boîte de dialogue.

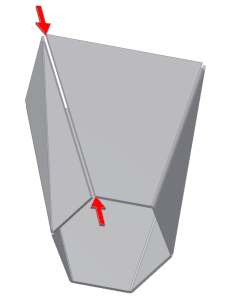

Conseil : Les fonctions de découpe de face entière sont souvent utilisées pour supprimer une petite face pliée créée par le biais d'une face lissée elle-même créée avec la sortie pliée. S'il est courant de supprimer des faces pliées, il est possible de supprimer toute face afin de créer une découpe à l'aide de l'option Face entière.
