Nous avons également insérer des noeuds sur les rails sous les roues du chariot. Ensuite, nous allons utiliser tous ces noeuds pour créer des liaisons rigides.
- Dans le groupe de fonctions Connexions, cliquez sur Noeud personnalisé

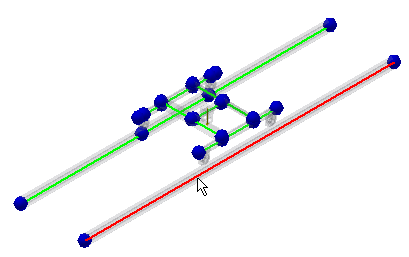

. - Sélectionnez la poutre, comme indiqué dans l'image.
- Entrez 6080 mm dans la zone Décalage, puis cliquez sur Terminer
. Insérer un deuxième noeud personnalisé à la même poutre. Cliquez avec le bouton droit et sélectionnez Répéter Noeud personnalisé. Sélectionnez la même poutre, entrez 3920 mm et cliquez sur Terminer . - A présent, vous allez insérer des noeuds sur la poutre parallèle. Dans le groupe de fonctions Connexions, cliquez sur Noeud personnalisé .

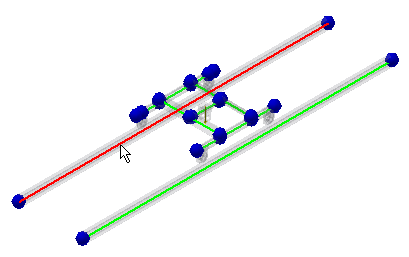

- Sélectionnez la poutre, comme indiqué dans l'image.
- Entrez 6080 mm dans la zone Décalage, puis cliquez sur Terminer . Insérer un deuxième noeud personnalisé à la même poutre. Cliquez avec le bouton droit et sélectionnez Répéter Noeud personnalisé. Sélectionnez la même poutre, entrez 3920 mm et cliquez sur Terminer .
Nous avons inséré tous les noeuds dont nous avons besoin pour l'analyse. Les noeuds personnalisés sont répertoriés dans le dossier Noeuds du navigateur. Leurs numéros ont été assignés dans l'ordre que vous avez défini, en commençant par le premier noeud disponible.
Remarque : Vous pouvez également afficher les numéros des noeuds dans la fenêtre graphique. Dans le groupe de fonctions Affichage, cliquez sur Libellés de noeud
.
.
