Ensuite, vous allez ajoutez des noeuds aux poutres sélectionnées de la structure. Les noeuds personnalisés sont utilisés pour définir les charges, les contraintes et les liaisons rigides.
- Dans le groupe de fonctions Connexions, cliquez sur Noeud personnalisé

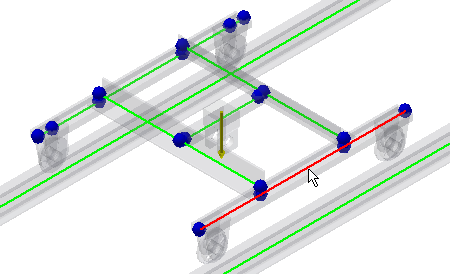

. L'affichage tête haute (HUD) est utilisé en tant que méthode de modification par défaut. Vous êtes invité à sélectionner une poutre à l'endroit où vous placez les noeuds personnalisés. - Sélectionnez la poutre comme indiqué dans l'image suivante.
- Entrez 170 mm dans la zone Décalage, puis cliquez sur Terminer
. Répétez les mêmes étapes pour insérer un deuxième noeud personnalisé sur la poutre. Cliquez sur la commande Noeud personnalisé, sélectionnez la poutre, entrez 2330 mm et cliquez sur Terminer. - A présent, vous allez insérer des noeuds sur la poutre parallèle. Dans le groupe de fonctions Connexions, cliquez sur Noeud personnalisé .

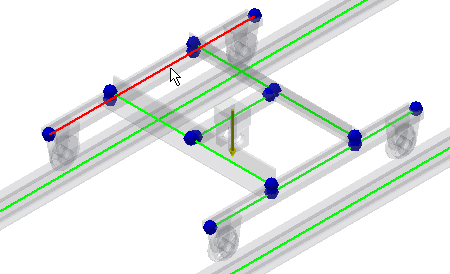

- Sélectionnez la poutre, comme indiqué dans l'image.
- Entrez 170 mm dans la zone Décalage, puis cliquez sur Terminer . Répétez les mêmes étapes pour insérer un deuxième noeud personnalisé sur la poutre. Cliquez sur la commande Noeud personnalisé, sélectionnez la poutre, entrez 2330 mm et cliquez sur Terminer.
