La contrainte de symétrie rend les lignes ou les courbes sélectionnées symétriques par rapport à une ligne donnée. Lorsque vous appliquez la contrainte, les segments contraints à la géométrie sélectionnée sont réorientés en conséquence.
- Dans le ruban, cliquez sur l'onglet Esquisse
le groupe de fonctions Contrainte Symétrie

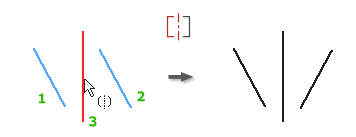

. - Cliquez sur la première ligne ou la première courbe.
- Cliquez sur la seconde ligne ou la seconde courbe.
- Cliquez sur la ligne de symétrie.
- Continuez à placer des contraintes de symétrie ou, pour mettre fin à cette tâche, effectuez l'une des opérations suivantes :
- Cliquez avec le bouton droit de la souris et choisissez Terminer.
- Appuyez sur ECHAP.
- Sélectionnez une autre commande.
Démonstration de création d'une contrainte de symétrie
Remarque :
- Si vous supprimez la ligne de symétrie, les contraintes de symétrie sont également effacées.
- Les lignes et les arcs sélectionnés sont contraints par rapport à une ligne de façon à créer une forme symétrique. Lorsque vous appliquez la contrainte, tous les éléments géométriques contraints aux formes sélectionnées sont déplacés en conséquence.
- Le type de trait de la ligne de symétrie est indifférent. Vous devez conserver cette ligne dans l'esquisse. Dans le cas contraire, les contraintes de symétrie associées seront effacées.
