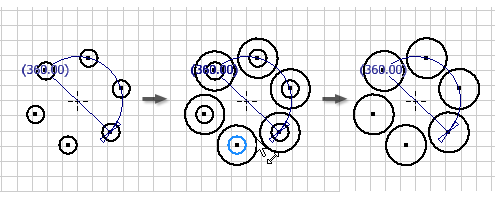

Permet de réorganiser la géométrie d'esquisse dans un réseau circulaire.
Avant de créer un réseau, dans l'onglet Esquisse, utilisez les commandes d'esquisse pour créer la géométrie à inclure dans le réseau.
- Sur le ruban, Onglet Esquisse
groupe de fonctions Réseau , cliquez sur Circulaire
. - Sélectionnez la géométrie d'esquisse à mettre en réseau.
- Cliquez sur la commande Axe, puis sélectionnez le point, le sommet ou l'axe de construction devant servir d'axe pour le réseau.
- Nombre Permet d'indiquer le nombre d'occurrences dans le réseau.
- Angle Permet d'indiquer l'angle à utiliser pour le réseau circulaire.
- Le cas échéant, cliquez sur le bouton Autres pour choisir une ou plusieurs des options suivantes :
- Masquer Permet de spécifier des éléments de réseau précis à supprimer du réseau.
- Associatif Sélectionnez cette option pour indiquer que le réseau est mis à jour lorsque des modifications sont apportées à la pièce.
- Encombrement total Sélectionnez cette option pour spécifier l'ajustement uniforme des éléments du réseau dans l'angle spécifié. Si cette case est désactivée, l'espacement du réseau mesure l'angle séparant les éléments au lieu de l'angle général du réseau.
- Cliquez sur OK pour créer le réseau.
