- Dans le navigateur, cliquez deux fois sur le composant Tige de manoeuvre afin de le modifier.
- Cliquez sur la commande Paramètres située dans l'onglet Gérer, puis définissez la valeur de d4 sur 20 mm.
- Dans la boîte de dialogue Paramètres, cliquez sur Terminer.
- Dans la barre d'outils d'accès rapide, cliquez sur Retour pour revenir à l'ensemble.
Une icône de mise à jour s'affiche dans le navigateur à côté de Assemblage vissé:1. La vis n'est pas assez longue pour l'assemblage et doit être mise à jour.
- Dans le navigateur, cliquez sur Bolted Assemblage vissé:1 avec le bouton droit de la souris, puis choisissez Modifier à l'aide de Design Accelerator.

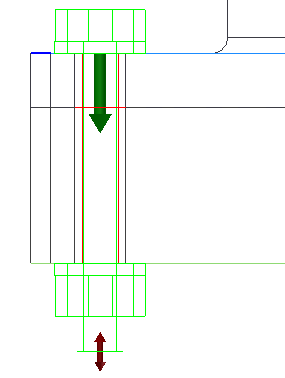

Le générateur d'assemblages vissés affiche automatiquement un aperçu de la taille successive disponible dans le Centre de contenu. L'affichage de l'aperçu dure un temps suffisant pour passer en revue les composants visés, l'écrou et les rondelles.

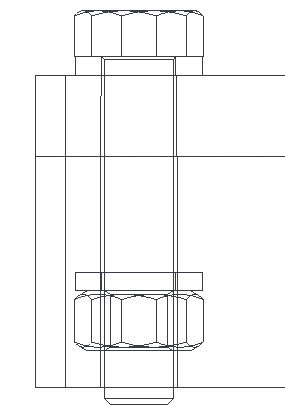

- Cliquez sur OK.
- Dans la fenêtre graphique, cliquez avec le bouton droit de la souris sur la vis d'assemblage figurant dans Assemblage vissé:2, puis choisissez Modifier à l'aide de Design Accelerator.

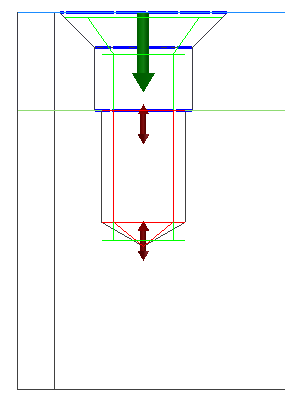

La vis d'assemblage et le perçage borgne sont dotés de poignées. Effectuez un zoom avant pour les voir, si vous le souhaitez.

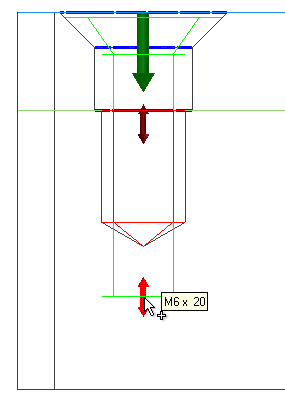

- Faites glisser la poignée supérieure afin de modifier la vis d'assemblage.
L'aperçu de la vis d'assemblage affiche la longueur supérieure suivante disponible dans les bibliothèques du Centre de contenu. Dans cet exemple, la longueur est de 20 mm.
A mesure que vous redimensionnez la vis d'assemblage, la description dans la boîte de dialogue du générateur est immédiatement mise à jour.
