Dans la section suivante, vous allez créer une ouverture de ventilation de type grille.
- Dans le dossier Corps solides, vérifiez que la visibilité du solide inférieur et du solide gravé est désactivée. Rendez le grand solide supérieur visible.Remarque : Si vous désactivez la visibilité de corps, Inventor ne les inclut pas dans une opération de fonction.

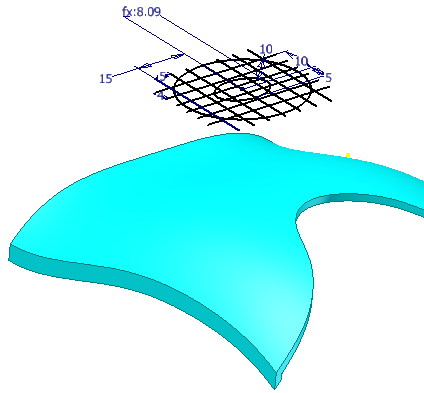

- Activez la visibilité de l'esquisse de la grille dans le navigateur.
-

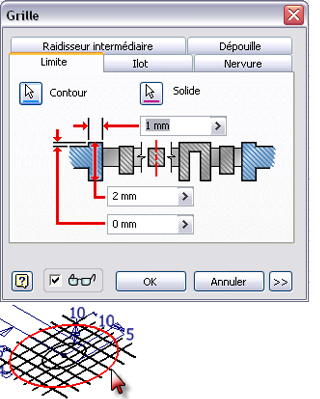

Dans l'onglet Modèle 3D, groupe de fonctions Pièce en plastique, cliquez sur la commande Grille. - Dans l'esquisse de la grille, sélectionnez la grande ellipse extérieure pour satisfaire à la sélection de contour dans l'onglet Limite. Acceptez les paramètres par défaut pour la taille.

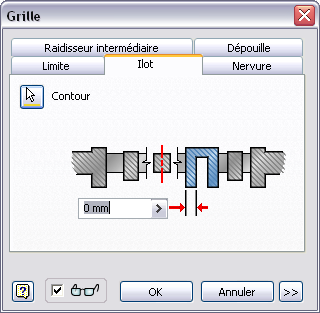

- Sélectionnez l'onglet Ilot, puis sélectionnez le centre de l'ellipse pour satisfaire à la sélection de contour. Acceptez la valeur par défaut de 0 mm.

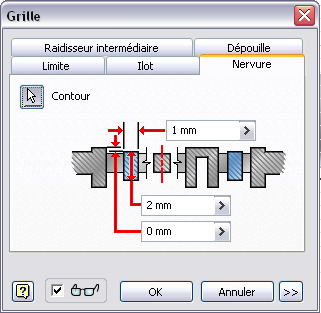

- Sélectionnez l'onglet Nervure, puis sélectionnez toute la géométrie de ligne restante pour satisfaire à la sélection de la nervure. Validez la taille par défaut.

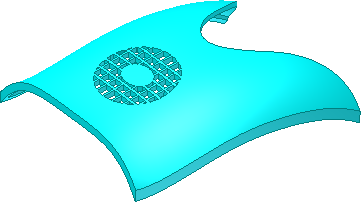

- Cliquez sur OK pour créer la grille.

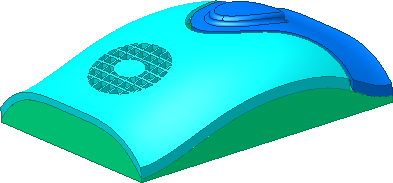

- Activez la visibilité de tous les corps.
- Enregistrez le fichier.
Félicitations, vous avez terminé le didacticiel des spline et surfaces.
