Créer une fonction de gravure

Dans cette section, vous allez créer une fonction de gravure.

1. Activez la visibilité d'EmbossSketch dans le navigateur.
2. Désactivez la visibilité du solide inférieur et du grand solide supérieur.
   Remarque : Désactivez la visibilité des solides ne participant pas pour permettre à Inventor de choisir le corps à traiter automatiquement.

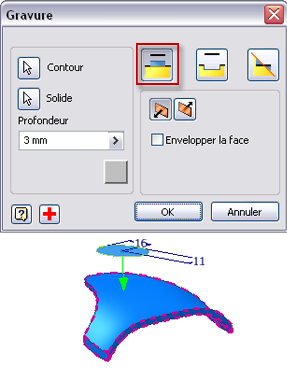

3. Lancez la commande Gravure.
4. Définissez la Profondeur sur 3 mm.
5. Sélectionnez l'option Graver en relief à partir de la face.

6. Cliquez sur OK pour créer la fonction gravée.
7. Lancez la commande Congé.

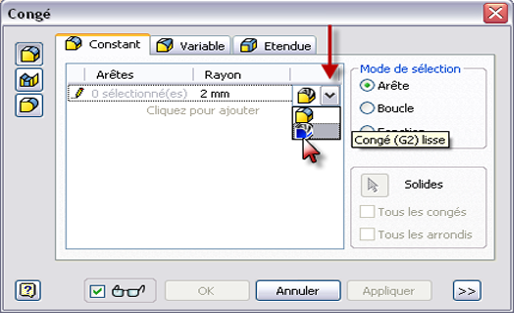

8. Dans la boîte de dialogue Congé, réglez le rayon sur 2 mm.
9. Sélectionnez la liste déroulante et définissez le type de congé sur Lisse (G2).

   Cliquez sur le crayon pour modifier le mode de sélection.

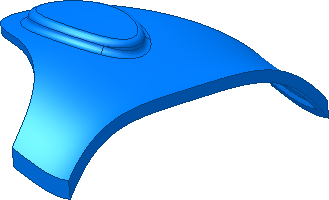

10. Choisissez les arêtes supérieures et inférieures de la fonction de gravure, puis cliquez sur OK pour créer le congé.

11. Enregistrez le fichier.
