Sur le ruban, cliquez sur l'onglet Conduite de tuyau
le groupe de fonctions Routage Créer un routage . - Dans la boîte de dialogue Créer un routage, acceptez le nom de fichier de routage et l'emplacement par défaut, puis cliquez sur OK.
Un routage de tuyau est ajouté à la conduite et activé. L'onglet Routage s'affiche sur le ruban.
-

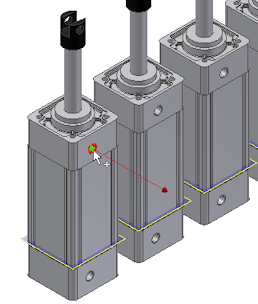

Sur le ruban, cliquez sur l'onglet Routage le groupe de fonctions Créer Routage . - Dans la fenêtre graphique, effectuez un zoom avant sur le modèle. Immobilisez le curseur sur la géométrie circulaire du premier cylindre d'air, comme indiqué dans l'illustration ci-dessous. Le cas échéant, cliquez avec le bouton droit de la souris et choisissez Sélectionner une direction différente.
- Cliquez sur la géométrie circulaire afin de la sélectionner comme point de départ.
Ce point est associé au composant sur lequel figure l'arête circulaire sélectionnée. Un point de construction est ajouté au routage de tuyauterie.

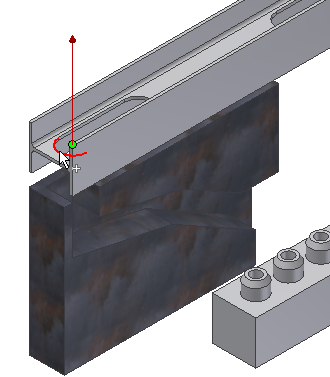

- Pour le second point de routage, sélectionnez un point situé sur le prolongateur de ligne ou sur la géométrie existante. Pour faire passer le routage à travers la poutrelle en I, immobilisez le curseur sur l'arc gauche de l'ouverture de cet élément.
Utilisez les outils de rotation et de zoom pour visualiser l'arc. Assurez-vous que la ligne est orientée dans la direction d'approche du routage.
Remarque : Vous pouvez inverser la direction d'un axe affiché en appuyant sur la barre d'espacement ou à l'aide de l'outil Sélectionner autre. - Cliquez sur la géométrie afin de la sélectionner comme deuxième point.

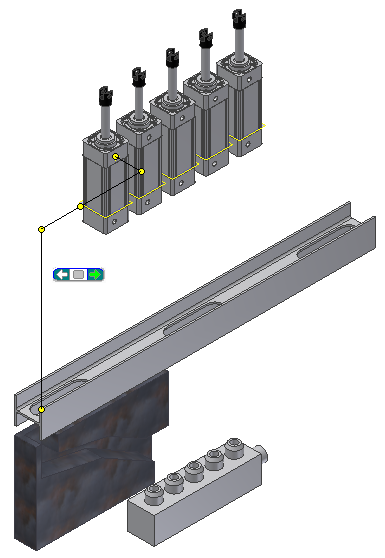

Une fois la sélection effectuée, le routage est généré directement en direction de ce point et l'outil Sélectionner autre s'affiche à l'écran, indiquant plusieurs solutions possibles. Cliquez sur les flèches pour parcourir les solutions.

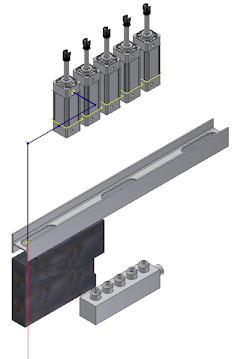

- Cliquez sur la zone verte dans l'outil Sélectionner autre pour sélectionner la solution dans l'image précédente.
- Dans le navigateur Modèle, vérifiez que le noeud du navigateur Routage auto. est ajouté et qu'il contient cinq points de routage.
