Orientez la vue de manière à ce qu'elle corresponde à l'illustration ci-dessous. Vous allez maintenant vous servir de la commande Lèvre pour créer l'association lèvre-rainure sur un côté du couvercle de batterie limité par deux plans.
- Créez deux plans de construction parallèles aux faces latérales planes du couvercle de batterie avec un décalage de -15 mm. vers l'intérieur.
- Cliquez sur la commande Lèvre.
- Dans l'onglet Forme, assurez-vous d'avoir sélectionné le bouton Lèvre.
- Sélectionnez les arêtes internes sur la partie la plus éloignée de la courbe pour désigner les Arêtes de la trajectoire.
- Sélectionnez l'option Face de guidage et choisissez la face plane adjacente à l'arête sélectionnée.
- Maintenez décochée l'option Sens de démoulage.
- Cochez la case Etendue de la trajectoire et sélectionnez les deux plans.
L'aperçu affiche les parties sélectionnées de la lèvre, la première et la dernière. Si l'aperçu correspond à l'illustration ci-dessous, la sélection est correcte. En cas contraire, cliquez sur les points vert et jaune pour modifier la sélection.

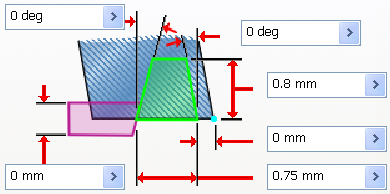

- Dans l'onglet Lèvre :
- Pour Angle extérieur, entrez 0 °.
- Pour Angle intérieur, entrez 0 °.
- Pour Hauteur, entrez 0,8 mm.
- Pour Largeur d'épaulement, entrez 0 mm.
- Pour Largeur, tapez 0,75 mm.
- Pour Dégagement, entrez 0 mm.
- Cliquez sur OK pour créer la lèvre.
Les plans de construction ne sont pas indiqués dans l'illustration ci-dessous. Maintenez la visibilité des plans de construction activée afin de créer la fonction de lèvre de placage sur le corps inférieur.
- Désactivez la visibilité du couvercle de la batterie, puis activez celle du corps inférieur.
Vous allez créer à présent la rainure de placage du couvercle de la batterie sur le corps inférieur.
- Cliquez sur la commande Lèvre.
- Dans l'onglet Forme, cliquez sur Bord.
- Sélectionnez l'arête interne comme Arêtes de la trajectoire.
- Sélectionnez la face de guidage et choisissez la face plane adjacente à l'arête.
- Vérifiez que l'option Sens de démoulage est désactivée.
- Cliquez sur la case Etendue de la trajectoire et sélectionnez les deux plans limite. La sélection par défaut des deux segments de rainure externes est correcte.
- Dans l'onglet Bord :
- Pour Angle extérieur, entrez 0 °.
- Pour Angle intérieur, entrez 0 °.
- Pour Hauteur, entrez 0,8 mm.
- Pour Largeur d'épaulement, entrez 0 mm.
- Pour Largeur, tapez 0,75 mm.
- Pour Dégagement, entrez 0 mm.
- Cliquez sur OK pour créer la fonction de rainure. Désactivez la visibilité des deux plans de construction.
L'image ci-dessous présente les fonctions de lèvre et de rainure dans une vue en coupe du couvercle de la batterie et du corps inférieur.
