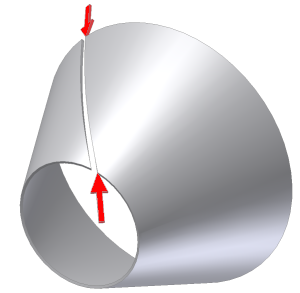

La commande Découpe permet de créer un jeu dans une pièce en tôle créée à l'aide d'esquisses de contour fermé pour permettre l'aplatissement. Pour créer une découpe point à point, vous devez sélectionner une face du modèle et deux points afin de définir les emplacements du début et de fin de la découpe. Comme avec le type de découpe à point unique, les points que vous sélectionnez peuvent être des points de construction, des milieux d'arêtes, des extrémités de sommets de faces ou des points d'esquisse dans une esquisse créée précédemment.
- Dans le ruban, cliquez sur l'onglet Tôlerie
le groupe de fonctions Modifier Découpe . - Dans la boîte de dialogue Découpe, sélectionnez Point à point dans la liste déroulante Type de découpe.
- Dans la fenêtre graphique, sélectionnez la face à découper dans le modèle en tôle.
- Dans la fenêtre graphique, sélectionnez le point d'esquisse visible définissant l'emplacement de début de la découpe.
- Dans la fenêtre graphique, sélectionnez le point d'esquisse visible définissant l'emplacement de fin de la découpe.
- Si nécessaire, dans la boîte de dialogue Découpe, définissez le jeu de la découpe sur une valeur différente de TailleJeu.
- Si nécessaire, dans la boîte de dialogue Découpe, spécifiez le jeu de la découpe à définir sur le décalage à droite ou à gauche ou le point sélectionné.
- Cliquez sur OK pour créer la découpe et fermer la boîte de dialogue. Si vous souhaitez créer d'autres fonctions de découpe, cliquez sur Appliquer afin de créer la découpe sans fermer la boîte de dialogue.
Remarque : Vous pouvez à tout moment cliquer sur Annuler pour ignorer les données entrées, le cas échéant, et fermer la boîte de dialogue.
