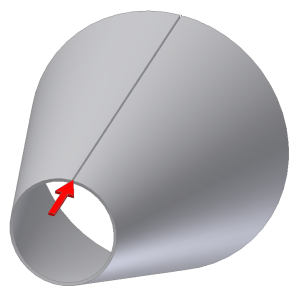

La commande Découpe permet de créer un jeu dans une pièce en tôle créée à l'aide d'esquisses de contour fermé pour permettre l'aplatissement. Pour créer une découpe à point unique, vous devez sélectionner une face du modèle et un point afin de définir l'emplacement de la découpe. Le point que vous sélectionnez peut être un point de construction, le milieu d'une arête, une extrémité de sommet de face ou un point d'esquisse dans une esquisse créée précédemment.
- Dans le ruban, cliquez sur l'onglet Tôlerie
le groupe de fonctions Modifier Découpe . - Dans la boîte de dialogue Découpe, sélectionnez Point unique dans la liste déroulante Type de découpe.
- Dans la fenêtre graphique, sélectionnez la face à découper dans le modèle en tôle.
- Dans la fenêtre graphique, sélectionnez le point définissant l'emplacement de la découpe.
- Si nécessaire, dans la boîte de dialogue Découpe, définissez le jeu de la découpe sur une valeur différente de TailleJeu.
- Si nécessaire, spécifiez le jeu de la découpe à définir sur le décalage à droite ou à gauche ou le point sélectionné.
- Cliquez sur OK pour créer la découpe et fermer la boîte de dialogue. Si vous souhaitez créer d'autres fonctions de découpe, cliquez sur Appliquer afin de créer la découpe sans fermer la boîte de dialogue.
Remarque : Vous pouvez à tout moment cliquer sur Annuler pour ignorer les données entrées, le cas échéant, et fermer la boîte de dialogue.
