Dans cette section, vous allez créer un circuit de refroidissement pour la conception de moule.
Le circuit de refroidissement permet de faire circuler un liquide de refroidissement à travers le moule pour refroidir ce dernier rapidement et uniformément.
- Sur le ruban, cliquez sur l'onglet Schéma de moule > le groupe de fonctions Systèmes d'alimentation et canaux > Circuit de refroidissement
. - Dans le coin supérieur droit de la fenêtre graphique, cliquez sur Droite sur l'outil ViewCube pour orienter le modèle.
- Activez l'outil de sélection Face. Choisissez l'emplacement indiqué dans l'image suivante.

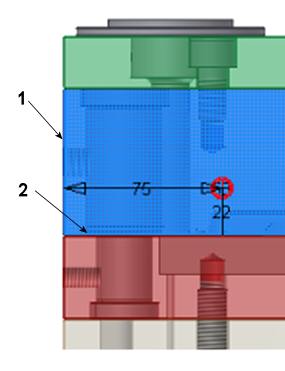

- Sélectionnez l'arête identifiée par le chiffre 1 (extérieur du chanfrein) dans l'image suivante comme référence d'arête linéaire 1.
- Sélectionnez l'arête identifiée par le chiffre 2 (chanfrein) dans l'image suivante comme référence d'arête linéaire 2.
- Modifiez les emplacements des axes X et Y de la manière suivante :
- Distance depuis l'arête linéaire 1 = 75 mm.
- Distance depuis l'arête linéaire 2 = 22 mm.
- Dans la liste Encombrement de la boîte de dialogue Circuit de refroidissement, sélectionnez A travers tout.
- Activez la case à cocher Symétrique.
- Cliquez sur Appliquer.
- Cliquez sur OK pour accepter les valeurs par défaut dans la boîte de dialogue d'attribution d'un nom de fichier. Le circuit de refroidissement s'affiche comme illustré dans l'image suivante.
- Répétez les étapes 3 à 10 pour créer trois circuits de refroidissement supplémentaires, comme illustré dans l'image suivante.
- Les distances depuis les arêtes linéaires 1 et 2 de chacun des circuits de refroidissement sont indiquées dans le tableau suivant. Assurez-vous que vous sélectionnez les arêtes extérieures et non pas les arêtes chanfreinées.
Circuit de refroidissement Distance depuis l'arête linéaire 1 Distance depuis l'arête linéaire 2 Circuit de refroidissement 2 105 mm 22 mm Circuit de refroidissement 3 135 mm 22 mm Circuit de refroidissement 4 170 mm 22 mm - Cliquez sur Appliquer pour créer chaque circuit de refroidissement. Une fois les quatre circuits de refroidissement créés, cliquez sur Terminer dans la boîte de dialogue Circuit de refroidissement.
