Mode d'accès
Situé sur l'onglet Forme des boîtes de dialogue des fonctions de tôlerie Face, Pli et Bord tombé suivant profil.
- Prolongement du pli le long des faces latérales
-

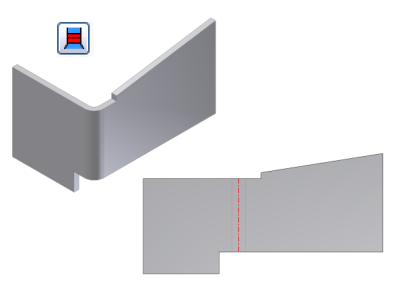

Prolonge la matière suivant les faces latérales des arêtes jointes par le pli au lieu de prolonger perpendiculairement à l'axe de pliage. Utile lorsque les arêtes latérales d'une face ne sont pas perpendiculaires. Dans les images suivantes, le même pli est créé à l'aide de chacune des options. La première image illustre le prolongement du pli aligné sur la face latérale. Notez l'aire de la mise à plat sur l'un des côtés de la zone de pliage.
- Prolonger le pli perpendiculairement aux faces latérales
-
Prolonge la matière perpendiculairement à la face latérale. Il s'agit de l'option par défaut lors de l'initialisation de la boîte de dialogue. L'image suivante présente le même pli que l'illustration précédente, mais créé avec un prolongement de pli perpendiculaire à la face latérale. Notez l'aire de la mise à plat sur chaque côté de la zone de pliage et comparez-les avec l'aire obtenue par la mise à plat précédente.
