Si la pièce concernée fait partie d'un ensemble, commencez par activer la pièce dont vous voulez modifier l'apparence de la face.
- Dans la fenêtre graphique, cliquez sur une ou plusieurs faces.
- Cliquez avec le bouton droit de la souris et choisissez Propriétés dans le menu contextuel.
- Dans la boîte de dialogue Propriétés de la face, cliquez sur la flèche vers le bas de la zone Apparence, puis sélectionnez une apparence dans la liste. Cliquez sur OK.
En général, la modification de l'apparence d'une face obéit aux règles suivantes :
Lorsqu'une texture de filetage est appliquée à la fonction, le changement concerne uniquement la couleur de base utilisée pour la texture.
Dans l'illustration suivante, l'apparence de la face devient bleue (bleu azuré), mais les filetages restent noirs.
Si la pièce est transparente, l'apparence de la face change mais reste transparente.

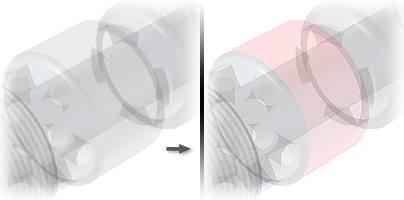

Dans cette illustration, l'apparence de la pièce devient rouge (clair) mais reste transparente comme le reste de la pièce.
Une apparence de face remplace l'apparence de fonction (qui à son tour remplace l'apparence de pièce).

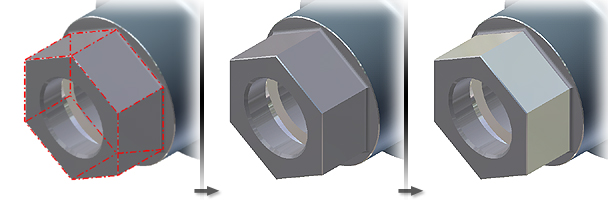

Dans cette illustration, l'apparence de la fonction est métal-acier (poli). Lorsque l'apparence zinc est attribuée à une face, l'apparence de la pièce est modifiée.
Si vous modifiez l'apparence d'une face et que vous insérez ensuite la fonction à un réseau, l'apparence de la face n'est pas appliquée aux fonctions du réseau.

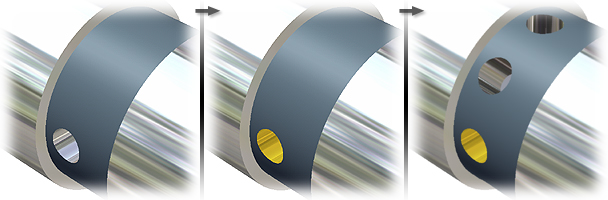

Dans cette illustration, la fonction prend une apparence métallique dorée. La fonction est mise en réseau et l'apparence des occurrences de réseau reste Comme la pièce.
Si un ensemble comporte plusieurs occurrences de la pièce, toutes les occurrences seront mises à jour avec la nouvelle apparence de la face.

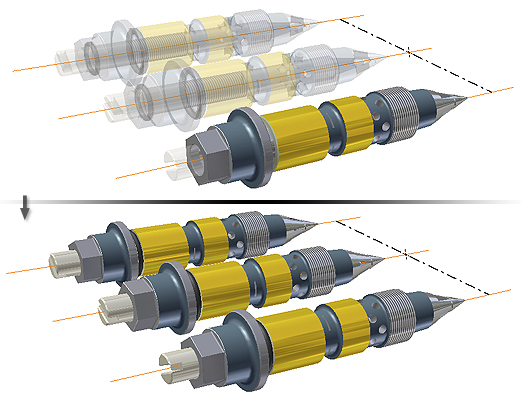

Dans cette illustration, la face prend une apparence métallique dorée. Cette nouvelle apparence de face est appliquée à chaque occurrence de la pièce.
