Comme mentionné au début, l'objectif est de minimiser la masse à l'aide des configurations géométriques et du facteur de sécurité. La section Contraintes de conception de la table paramétrique permet d'accéder aux critères de résultat. Pour ajouter la première contrainte de conception :
- Si la table paramétrique n'est pas affichée, dans le groupe de fonctions Gérer, cliquez sur Table paramétrique.
- Dans la section Contraintes de conception, positionnez le curseur sur une ligne, puis cliquez avec le bouton droit de la souris et choisissez Ajouter une contrainte de conception.
- Dans la section Composant des résultats de la boîte de dialogue Sélectionner la contrainte de conception, sélectionnez Contrainte de Von Mises. Le paramètre Sélections de géométrie est défini sur Toute la géométrie. Cliquez sur OK. Le composant de résultat est répertorié comme contrainte de conception.
- Dans la ligne Contrainte de Von Mises, cliquez sur la cellule Type de la contrainte pour accéder à la liste déroulante. Dans la liste déroulante, sélectionnez Limite supérieure.
- Dans la cellule Limite, entrez 4.5e+004.
- Dans la cellule Facteur de sécurité, entrez 1.5.
Ajoutez un déplacement comme contrainte de conception.
- Cliquez avec le bouton droit de la souris sur une ligne, puis choisissez Ajouter une contrainte de conception.
- Dans la boîte de dialogue Sélectionner la contrainte de conception, sélectionnez Déplacement. Toute la géométrie est la valeur par défaut. Cliquez sur OK.
- Dans la cellule Type de contrainte, sélectionnez Limite supérieure.
- Dans la cellule Limite, entrez 0.01.
Ajoutez un volume en tant que contrainte de conception.
- Cliquez avec le bouton droit de la souris sur une ligne, puis choisissez Ajouter une contrainte de conception.
- Dans la boîte de dialogue Sélectionner la contrainte de conception, cliquez sur Masse, puis sur OK.

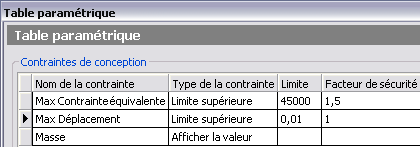

Pour la contrainte de conception Masse, laissez le type de contrainte défini sur Afficher la valeur. La section Contraintes de conception de la table paramétrique devrait ressembler à l'image suivante :
Fermez la table paramétrique.
