Il s'agit de produire une plage de configurations géométriques impliquant la largeur des composants du modèle pour faciliter l'optimisation du poids. Tout d'abord, affichez les paramètres du modèle à utiliser comme paramètres de la simulation.
- Dans le navigateur Simulation, développez le noeud Robot Base.iam afin d'afficher les composants de l'ensemble. Cliquez avec le bouton droit de la souris sur base_plate:1 et choisissez Afficher les paramètres.

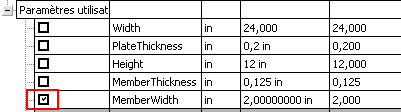

- Dans la boîte de dialogue Sélectionner les paramètres, cochez la case en regard du paramètre MemberWidth pour inclure le paramètre dans la table paramétrique.
- Cliquez sur OK.
Définissez la plage de paramètres.
- Sur le ruban, dans le groupe de fonctions Gérer, cliquez sur Table paramétrique
. - Dans la section Paramètres, dans la ligne base_plate.ipt, entrez 1-2 dans la cellule Valeurs du paramètre MemberWidth. Appuyez sur la touche Entrée pour mettre à jour le contenu de la ligne.
Une fois le paramètre défini, générez les configurations paramétriques.
- Dans la section Paramètres, cliquez avec le bouton droit de la souris sur MemberWidth ligne et choisissez Générer toutes les configurations.

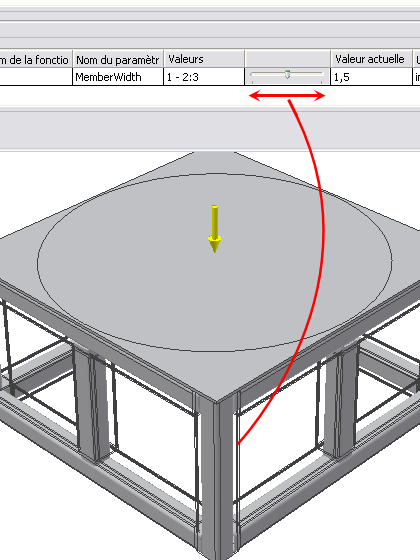

- Une fois les configurations générées, vous pouvez les afficher à l'aide du curseur Valeur actuelle.
