- Définissez votre projet actif sur tutorial_files.
- Choisissez la commande Ouvrir et sélectionnez Fichiers Alias (*.wire) dans la liste déroulante des types de fichier.
- Accédez au dossier C:\Program Files\Autodesk\Inventor [Version]\Tutorial Files\Keyboard\Original, puis sélectionnez Keyboard.wire dans la liste de fichiers.
- Cliquez sur Options pour afficher la boîte de dialogue Options d'importation Alias. Assurez-vous que la case d'option Importation associative est cochée.
- Cliquez sur OK.
- Cliquez ensuite sur Ouvrir pour ouvrir le fichier Alias Wire.

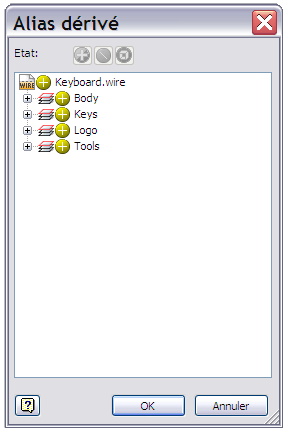

Il est possible que la conversion directe du fichier Wire vers Autodesk Inventor prenne un peu de temps. Une fois la conversion effectuée, la boîte de dialogue Alias dérivé s'affiche.
Quatre noeuds figurent dans la boîte de dialogue : Body, Keys, Logo et Tools. L'icône de calque s'affiche à gauche des quatre noeuds, car ils représentent les calques des surfaces définies dans Alias.
Les trois icônes situées dans la zone Etat, en haut de la boîte de dialogue, restent inactives jusqu'à ce que vous sélectionniez un noeud de la liste. Ces icônes permettent de sélectionner le calque en tant que surface composite ou toutes les surfaces individuellement. Vous pouvez également exclure toutes les surfaces ou certaines d'entre elles.
Le bouton (+) à l'extrême gauche permet de dériver toutes les surfaces en tant que surface composite. Il s'agit de la sélection par défaut. Une surface composite s'affiche en jaune et peut être cousue pour former un solide. Vous pouvez exécuter la plupart des commandes de modélisation d'Autodesk Inventor, telles que Coque et Scission, sur le solide cousu.
L'icône (\) du milieu permet d'exclure les surfaces sélectionnées de la surface composite jaune. Les surfaces exclues deviennent translucides.
L'icône à l'extrême droite permet d'importer des objets en tant que surfaces individuelles. Les surfaces individuelles s'affichent en bleu.
- Développez le noeud Logo pour afficher les huit surfaces comportant les lettres du logo d'Autodesk. Cliquez sur l'icône (+) à gauche du nom de logo. L'icône devient (\), ce qui indique que les huit surfaces sont exclues de la surface composite. Le logo n'apparaît plus dans le modèle de clavier.
- Cliquez sur OK pour fermer la boîte de dialogue. Le fichier Alias converti apparaît à présent dans la fenêtre graphique comme un fichier pièce Autodesk Inventor entièrement constitué de fonctions de surface.
Observez à présent le navigateur Modèle. Le noeud Keyboard.wire représente l'importation associative du fichier Alias Wire. Si vous développez le noeud Keyboard.wire, les trois fonctions de surface composite (Touches, Outils et Corps) qui ont été converties dans Autodesk Inventor s'affichent. Les noms des surfaces composites correspondent aux noms des calques Alias natifs.
Remarque : Les surfaces du logo n'apparaissent plus sous le noeud Keyboard.wire, car elles ont été exclues au cours des étapes précédentes. - Fermez le fichier sans l'enregistrer.
