Limitez le prolongement de la lèvre sur une des trajectoires aux deux plans de découpage.
- Créez ou importez une pièce fine semblable à celle de l'image suivante. Remarque : La face ouverte est à tangente continue.
- Définissez deux plans de construction et deux points de construction (voir les cercles rouges) le long de la trajectoire.
- Dans le ruban, cliquez sur
Ruban : onglet Modèle 3D
groupe de fonctions Pièce en plastique
Lèvre
. - Sélectionnez les deux trajectoires (indiquées en bleu et en rouge dans l'illustration). Remarque : Ne sélectionnez pas les arêtes de chanfrein, laissez la trajectoire ouverte.
- Pour le sens de démoulage, sélectionnez l'axe Z.

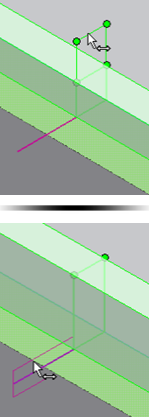

- Sur l'aperçu, modifiez la section de lèvre et le volume de dégagement à l'aide des manipulateurs. Vous pouvez faire glisser la section vers un emplacement plus approprié le long de la trajectoire.
- Développez le sélecteur Etendue de la trajectoire et sélectionnez les deux plans et les deux points. Tout d'abord, l'algorithme Lèvre effectue une tentative de choix des secteurs. Choisissez les sections à conserver ou à supprimer à l'aide des pointillés verts et jaunes.
- Cliquez sur les pointillés verts ou jaunes jusqu'à obtenir une configuration semblable à celle de l'illustration.
- Cliquez sur OK.
