Le Centre de contenu contient un exemple de connecteur de limande. Placez une occurrence d'un connecteur à 10 broches dans l'ensemble de faisceaux de limandes.
-
Sur le ruban, cliquez sur l'onglet Assembler
le groupe de fonctions Composant Placer depuis le Centre de contenu . - Dans Placer depuis le Centre de contenu, dans le panneau Vue des catégories, accédez à Câble et faisceauConnecteursLimande et sélectionnez le connecteur de la limande.
-
Cliquez sur Vue Table pour visualiser les membres de la famille du connecteur de la limande. - Dans la table d'aperçu, notez le nom du membre pour le connecteur à 10 broches. Dans ce cas, il s'agit du premier membre de la liste.
- Cliquez deux fois sur l'image du connecteur de la limande pour le sélectionner.
- Dans la boîte de dialogue Connecteur de la limande, vérifiez que les éléments suivants sont sélectionnés :
-
Connecteur de la limande-01
-
Normalisé(e)
-
- Cliquez sur OK .
Dans la fenêtre graphique, la pièce est attachée au curseur.

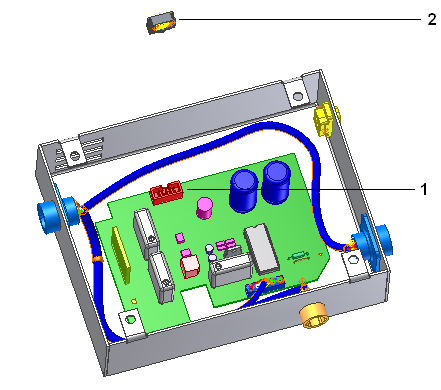

- Effectuez une rotation du boîtier pour mieux voir le connecteur mâle RC (1).
- Cliquez dans l'arrière-plan de la fenêtre graphique pour placer la pièce (2). Un placement exact n'est pas important.
- Cliquez dessus avec le bouton droit, puis choisissez Terminer dans le menu contextuel.
