Placez trois contraintes de placage pour contraindre le connecteur de la limande. Dans les étapes suivantes, la commande Contraindre est utilisée, mais vous pouvez également utiliser la commande Assembler.
- Activez l'ensemble racine Enclosure_Assembly.iam.
-
Sur le ruban, cliquez sur l'onglet Assembler
le groupe de fonctions Position Contrainte . - Vérifiez que la case Aperçu est activée.

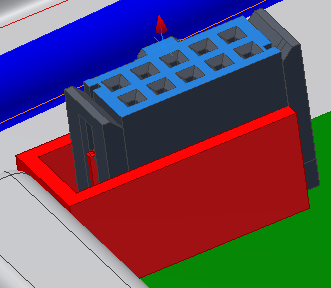

- Vérifiez que le type Placage et le premier outil de sélection sont sélectionnés, puis cliquez sur la face du connecteur de la limande.

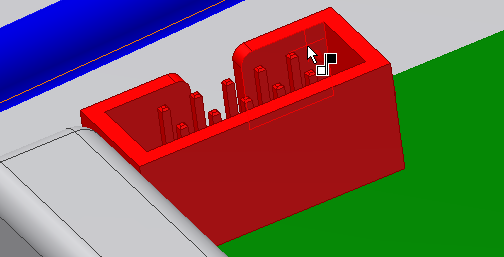

- Le second outil de sélection est activé. Cliquez sur la cloison du connecteur mâle RC pour définir cet élément en tant que géométrie sur laquelle effectuer le placage.

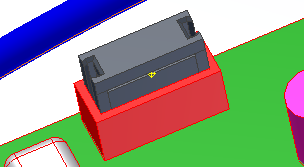

- Lorsque l'aperçu montre que le connecteur est positionné, cliquez sur Appliquer pour créer la première contrainte de placage.

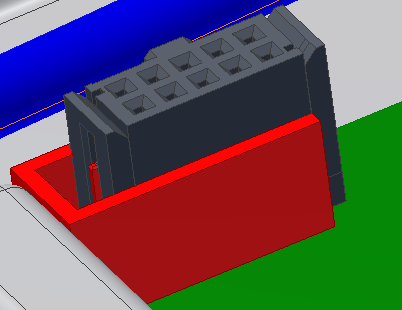

- Pour la deuxième contrainte de placage, cliquez sur la face supérieure du connecteur de la limande.

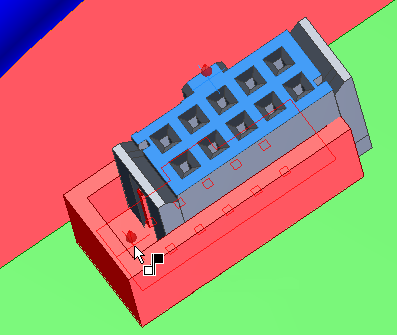

- Cliquez sur la face inférieure du connecteur mâle RC.
- Lorsque l'aperçu montre que le connecteur est positionné, cliquez sur Appliquer pour créer la deuxième contrainte de placage.

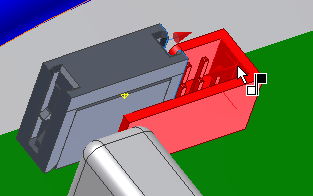

- Pour la dernière contrainte de placage, cliquez sur le côté droit du connecteur de la limande.

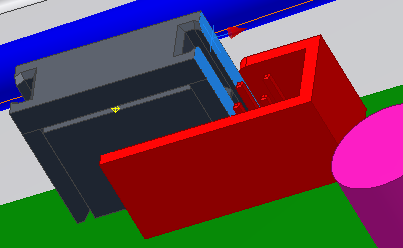

- Cliquez sur la face interne du connecteur mâle RC.
- Lorsque le connecteur est positionné, cliquez sur OK.
