- Dans le ruban, cliquez sur l'onglet Routage
le groupe de fonctions Créer Routage . - Cliquez sur l'ouverture circulaire sur la gauche de la pièce de vanne.
- Cliquez dans la fenêtre graphique avec le bouton droit de la souris, puis choisissez Accrochage à un point.
- Déplacez le curseur sur le dernier segment que vous avez créé dans l'exercice précédent.

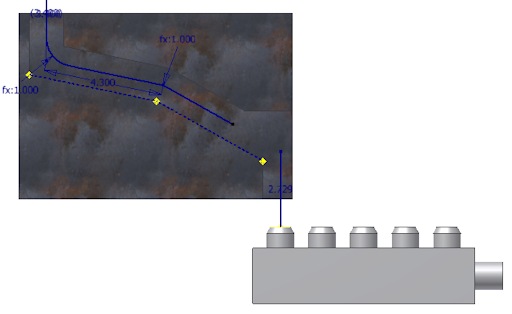

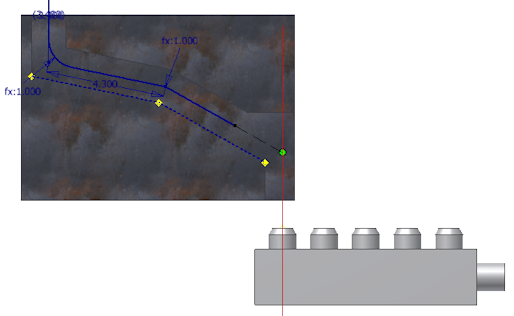

Une ligne en pointillé représentant l'accrochage à un point s'affiche depuis le curseur jusqu'au point d'aperçu. Un point d'aperçu s'affiche au niveau de l'intersection entre la ligne et l'axe.

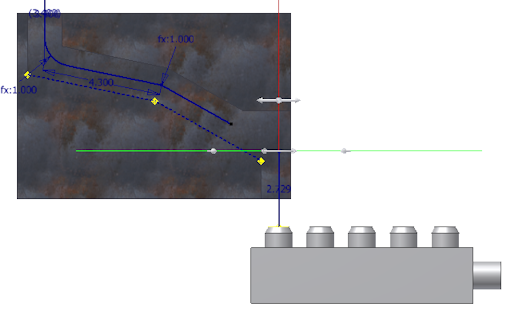

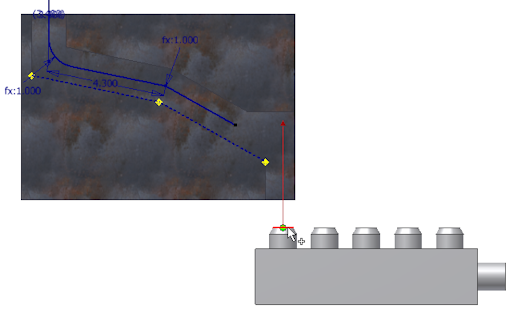

- Une fois que la ligne en pointillé et le point d'intersection s'affichent, cliquez sur le segment incliné pour définir le point de routage accroché.
- Cliquez dessus avec le bouton droit, puis choisissez Terminer dans le menu contextuel.
