Réunion de points de routage distincts à l'aide de la contrainte de coïncidence

1. Sur le ruban, cliquez sur l'onglet Routage le groupe de fonctions Contrainte Coïncidence .

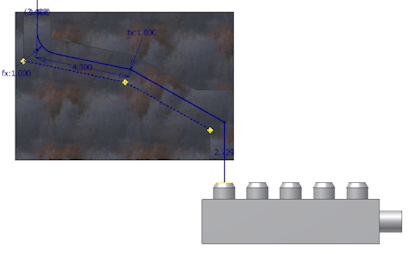

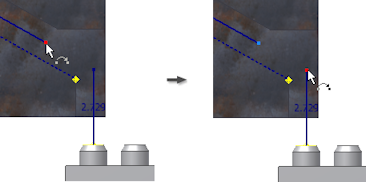

2. Sélectionnez les deux points de routage distincts, comme indiqué dans l'illustration suivante.

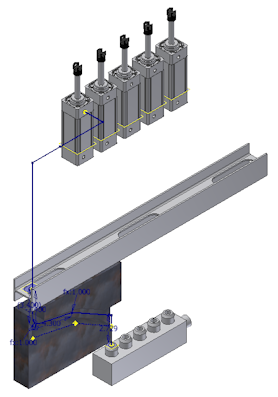

   Les esquisses distinctes forment un routage fermé.


3. Cliquez avec le bouton droit de la souris dans la fenêtre graphique, puis choisissez Terminer.

4. Notez qu'une icône d'erreur s'affiche à côté du routage.


   Le placement de la contrainte de coïncidence détermine un angle inhabituel (pas de 90 degrés, 45 degrés ou combiné de 135 degrés) entre les deux segments, de sorte qu'une erreur est relevée pour le routage. Dans l'exercice qui suit, vous créez un pliage pour corriger cette violation.
