- Cliquez avec le bouton droit surPJ2 et choisissez Assigner à un composant électrique existant.
Concernant le dessin AutoCAD Electrical, PJ2 est le RefDes spécifié pour le connecteur qui connecte le moteur d'ajustement horizontal au moteur MOT2.

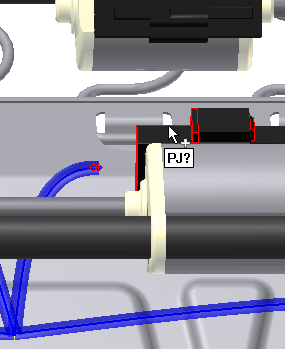

- Placez le curseur sur l'occurrence de connecteur 900575:2 dans la fenêtre graphique et observez l'info-bulle.
Vous pouvez sélectionner l'occurrence dans le navigateur. Cependant, lorsque vous utilisez la fenêtre graphique, Inventor affiche une info-bulle. L'info-bulle affiche le RefDes pour ce composant. Le point d'interrogation (?) indique que le RefDes n'est pas encore assigné.
- Sélectionnez le connecteur.
- Dans la boîte de dialogue Sélectionner un composant électrique, cliquez sur OK.
- Le RefDes, comme spécifié dans AutoCAD Electrical, est assigné au connecteur Inventor et le problème associé à PJ2 est supprimé. Comme le filtre de la boîte de dialogue est défini pour afficher uniquement les éléments avec des problèmes, PJ2 n'est pas inclus dans la liste.
