Vous allez maintenant examiner les fichiers qui composent le gabarit iCopy, puis créer un gabarit iCopy. La pièce de schéma du gabarit correspond à la pièce de base pour l'ensemble squelette, c'est-à-dire le gabarit iCopy. La pièce de schéma du gabarit contient la géométrie dérivée contenue dans les composants du squelette.
- Ouvrez Skeleton-frame.ipt.
- Ce fichier contient plusieurs esquisses, géométries de construction et fonctions de surface.

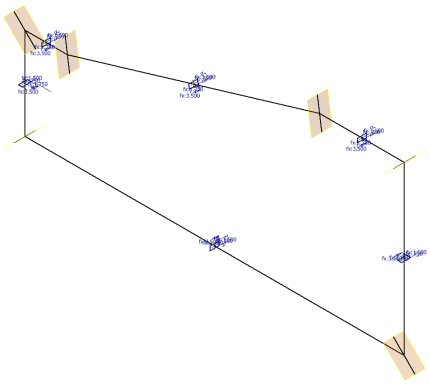

- Esquisse1 contient la géométrie de schéma pour le modèle squelette.
- Esquisse2 à Esquisse7 contiennent les contours utilisés pour créer les membres de l'ossature.
- Les plans de construction sont utilisés pour positionner les esquisses.
- Esquisse8 est utilisée pour créer SrfExtrusion13 à SrfExtrusion18.
- SrfExtrusion13 à SrfExtrusion18 sont utilisées pour terminer l'extrusion pour les ossatures.
- Cliquez avec le bouton droit de la souris sur Esquisse1 et choisissez Adaptativité.
- Enregistrez et fermez le fichier.
