- Cliquez sur Axe dans la zone Positionnement, puis sélectionnez la face cylindrique de la valve.
- Sélectionnez le plan de départ. Mettez l'ensemble en orbite et sélectionnez le plan de départ de la patte de fixation supérieure, comme indiqué dans l'illustration ci-dessous.
Un aperçu graphique du ressort de compression s'affiche dans l'ensemble Autodesk Inventor.
Vous obtenez un aperçu dans Autodesk Inventor de la géométrie sélectionnée.Autodesk Inventor
Dans l'aperçu graphique du ressort de compression, quatre types de poignées sont disponibles :
- Des poignées pour préciser le diamètre du ressort
- Des poignées pour préciser le diamètre du fil
- Une poignée pour déplacer le ressort sur son axe
- Une poignée pour modifier le nombre de spires
- Pour modifier la valeur, faites glisser la poignée ou cliquez deux fois dessus.
- Dans l'onglet Conception, dans la zone Placement, sélectionnez
Min. min. dans le menu déroulant.

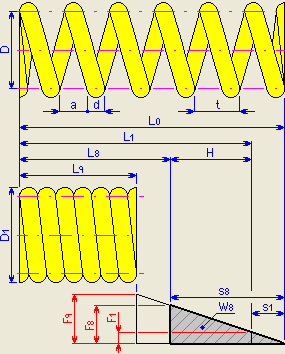

Remarque : En cliquant sur l'image de référence du ressort située dans la partie supérieure de l'onglet Conception, une image schématique aux dimensions du ressort de base s'ouvre.
