Créer la grille

Dans cette section, vous allez créer une fonction de grille plastique.

1. Dans le navigateur, activez la visibilité de GrillSketch.

2. Dans le ruban, cliquez sur l'onglet Modèle 3D le groupe de fonctions Pièce en plastique Grille .

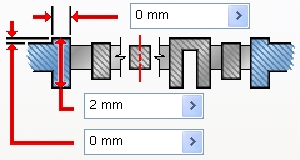

3. Activez l'onglet Limite, puis cliquez sur le contour fermé externe dans la fenêtre graphique (comme illustré dans l'image suivante). Sélectionnez le solide cible au cas où l'application n'aurait pas sélectionné le corps le plus proche de l'esquisse.

   • Epaisseur = 0 mm
   • Hauteur = 2 mm
   • Hauteur extérieure = 0 mm


   L'onglet Ilot peut être ignoré. Cette esquisse ne comporte aucune limite fermée faisant fonction d'îlot. L'illustration suivante montre un exemple d'îlot.


4. Activez l'onglet Nervure, puis sélectionnez les lignes.

   • Epaisseur = 2,5 mm
   • Hauteur = 1,3 mm
   • Décalage supérieur = 0,2 mm

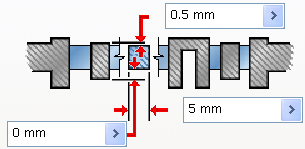

5. Activez l'onglet Raidisseur intermédiaire, puis sélectionnez les arcs.

   • Décalage supérieur = 0,5 mm
   • Epaisseur = 5 mm
   • Décalage inférieur = 0 mm

6. Cliquez sur OK pour créer la grille.
