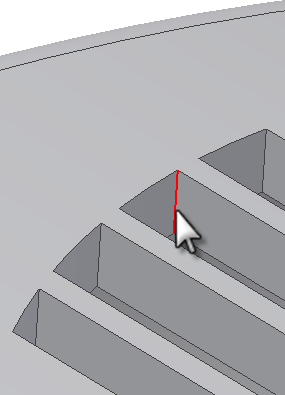

Vous allez à présent appliquer un congé sur les arêtes verticales de la grille comme illustré dans l'image suivante.
La commande Congé suivant des règles applique un congé à une fonction entière conformément à des règles prédéfinies. Cela signifie que vous pouvez appliquer un congé à toute la grille, sans avoir à choisir des arêtes individuelles.
Dans les étapes suivantes, vous allez définir les règles qui permettront d'appliquer un congé à toute la grille en quelques sélections.
- Dans le navigateur, désactivez la visibilité du solide inférieur sans la grille. Faites pivoter la pièce avec la fonction de grille vers la face interne du solide.Conseil : Le menu contextuel contient trois commandes permettant de gérer l'affichage du corps : Visibilité, Afficher tout et Masquer les autres.
- Dans le ruban, cliquez sur l'onglet Modèle 3D
le groupe de fonctions Pièce en plastique Congé suivant des règles .- Dans le menu déroulant, sélectionnez Face pour désigner la source.

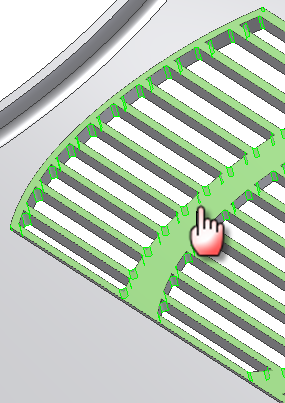

- Sélectionnez la face courbe interne de la grille comme illustré ci-dessous.
- Définissez un rayon de 0,5 mm.
- Définissez la Règle sur Arêtes incidentes.
- Sélectionnez l'axe Y dans le dossier Origine pour définir la direction.
- Définissez la tolérance sur 1 deg.
- Cliquez sur OK. Vous avez créé 128 congés à l'aide des règles et de quelques sélections.
Remarque : Vous pouvez appliquer ces congés à toutes les fonctions d'un fichier pièce. Le congé suivant des règles ne s'applique pas exclusivement aux pièces plastiques.
