Replier des fonctions de tôlerie

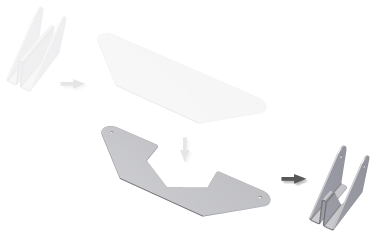

Lorsque vous travaillez dans un modèle en tôle plié présentant au moins une fonction de dépliage dans l'état déplié, utilisez la commande Repliage pour replier des rotations ou plis de tôle par rapport à la face de référence. La commande Repliage ajoute une fonction de repliage au navigateur de pièce en tôle et permet d'ajouter d'autres fonctions au modèle plié. Vous ne pouvez ajouter une fonction de repliage à un modèle en tôle que si ce dernier contient une fonction de dépliage dans un état déplié.

Trois méthodes sont présentées :

Sélection à l'aide du menu contextuel de fonction de repliage :
	Cliquez avec le bouton droit de la souris sur la fonction de dépliage à replier dans le navigateur. Choisissez Fonction de repliage. La fonction de dépliage sélectionnée est automatiquement repliée (selon la référence fixe initialement sélectionné) et la nouvelle fonction de repliage s'affiche immédiatement au-dessus du marqueur Fin du pli.

Sélection à l'aide du menu contextuel de fonction de repliage :

Cliquez avec le bouton droit de la souris sur la fonction de dépliage à replier dans le navigateur.
Choisissez Fonction de repliage.

La fonction de dépliage sélectionnée est automatiquement repliée (selon la référence fixe initialement sélectionné) et la nouvelle fonction de repliage s'affiche immédiatement au-dessus du marqueur Fin du pli.

Options de sélection automatique :
	Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Repliage . Cliquez sur la fonction de dépliage à replier dans le navigateur. La référence fixe et les plis initialement sélectionnés sont automatiquement sélectionnés pour le repliage. Si nécessaire, cliquez sur d'autres plis ou rotations à replier. Remarque : les plis (ou rotations) ajoutés lorsque le marqueur Fin du pli était enroulé au-dessus de la fonction de dépliage sélectionnée ne sont pas automatiquement sélectionnés. Si nécessaire, sélectionnez des esquisses non utilisées à replier. Cliquez sur OK.

Options de sélection automatique :

Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Repliage .
Cliquez sur la fonction de dépliage à replier dans le navigateur. La référence fixe et les plis initialement sélectionnés sont automatiquement sélectionnés pour le repliage.
Si nécessaire, cliquez sur d'autres plis ou rotations à replier. Remarque : les plis (ou rotations) ajoutés lorsque le marqueur Fin du pli était enroulé au-dessus de la fonction de dépliage sélectionnée ne sont pas automatiquement sélectionnés.
Si nécessaire, sélectionnez des esquisses non utilisées à replier.
Cliquez sur OK.

Méthode générale :
	Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Repliage . Cliquez sur la face ou le plan à utiliser comme référence de repliage. Cliquez sur les plis ou rotations en surbrillance à replier. Si nécessaire, sélectionnez toutes les géométries en surbrillance à l'aide de l'option Ajouter tous les plis. Affichez un aperçu de l'état replié et ajoutez ou supprimez les plis ou rotations afin d'obtenir le modèle plié souhaité. Si nécessaire, sélectionnez des esquisses non utilisées à replier. Cliquez sur OK.

Méthode générale :

Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Repliage .
Cliquez sur la face ou le plan à utiliser comme référence de repliage.
Cliquez sur les plis ou rotations en surbrillance à replier. Si nécessaire, sélectionnez toutes les géométries en surbrillance à l'aide de l'option Ajouter tous les plis.
Affichez un aperçu de l'état replié et ajoutez ou supprimez les plis ou rotations afin d'obtenir le modèle plié souhaité.
Si nécessaire, sélectionnez des esquisses non utilisées à replier.
Cliquez sur OK.

Conseil : Pour replier la plupart des plis ou rotations (mais pas tous), sélectionnez l'option Ajouter tous les plis. Annulez ensuite la sélection des plis ou rotations à ne pas replier en cliquant dessus tout en maintenant la touche CTRL enfoncée.
