Création d'une pièce d'ossature

L'ensemble squelette ayant été testé avec succès, vous continuez la construction de l'ensemble. Ensuite, vous créez une pièce d'ossature par dérivation de la géométrie à partir de la pièce Skeleton-frame.

  1. Ouvrez Frame.iam.
  2. Désactivez la visibilité de Skeleton-frame. Cela vous empêche de sélectionner accidentellement des surfaces dans ce fichier au cours des étapes ultérieures.
  3. Cliquez sur Créer pour créer un composant au sein de l'ensemble.
    • Entrez Frame1 dans le champ Nom du nouveau composant.
    • Cliquez sur et sélectionnez Standard (mm).ipt dans l'onglet Métrique.
    • Vérifiez que Emplacement du nouveau fichier est défini sur le répertoire \Tutorial Files\iCopy.
    • Vérifiez que l'option Contraindre le plan d'esquisse à la face ou au plan sélectionnés n'est pas sélectionnée.
    • Cliquez sur OK.
  4. Dans le navigateur Modèle, développez le dossier Origine sous Frame.iam et sélectionnez le plan XY.
  5. Quittez l'esquisse et supprimez Esquisse1. Elle n'est pas nécessaire pour ce composant.
  6. Cliquez sur le bouton l'onglet Gérer le groupe de fonctions Insérer Dériver .
  7. Dans la boîte de dialogue Ouvrir, sélectionnez Skeleton-frame.ipt et cliquez sur Ouvrir.
  8. Développez le noeud Corps surfaciques. Définissez Srf1 et Srf6 sur et toutes les autres surfaces sur .
  9. Développez le noeud Esquisses. Définissez Esquisse2 sur et toutes les autres esquisses sur .
  10. Développez le noeud Géométrie de construction. Définissez Plan de construction5 sur et tous les autres plans de construction sur .

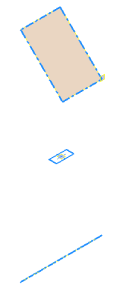

  11. Cliquez sur OK dans la boîte de dialogue Dériver. Les surfaces et l'esquisse de Skeleton-frame sont ajoutées à la pièce. L'utilisation de la commande Dériver pour ajouter ces surfaces conserve un lien entre les deux fichiers. La visibilité de Skeleton-frame.ipt est désactivée pour plus de clarté dans l'image suivante.

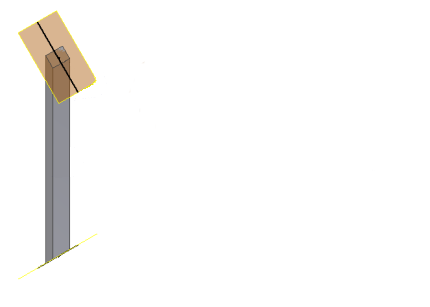

  12. Lancez la commande Extruder.
    • Esquisse2 est automatiquement sélectionné. Il s'agit du seul contour fermé dans la pièce.
    • Dans le menu déroulant Encombrement, sélectionnez Entre.
    • Sélectionnez Srf1 et Srf6 comme plans Entre. L'ordre n'a pas d'importance.
    • Cliquez sur OK.
  13. Désactivez la visibilité des surfaces à partir de la pièce dérivée (Srf1 et Srf6). Il vous empêche de les sélectionner accidentellement dans les étapes ultérieures.
  14. Revenez à l'ensemble principal (Frame.iam).
