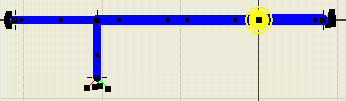

Organisez les segments à l'aide de l'option Pivot : fixez les points de segment, puis cliquez sur les extrémités du segment et faites-les glisser autour du point de pivot.
Organisez les segments de faisceau dans les directions horizontale et verticale. Utilisez l'accrochage à la grille pour un placement précis.
- Vérifiez que vous êtes toujours en cours de modification de l'esquisse de la planche à clous.
-
Dans l'esquisse de dessin de la planche à clous active, cliquez sur l'onglet Planche à clous

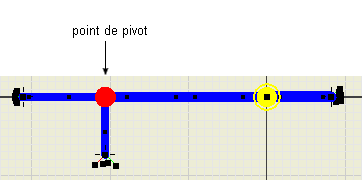

le groupe de fonctions Modifier Pivot . - Dans la fenêtre graphique, cliquez sur le point de jonction pour la ramification du faisceau.

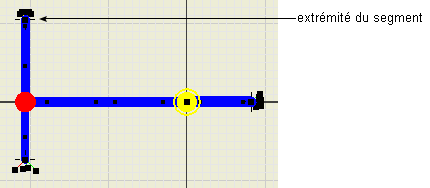

- Cliquez sur le point à l'extrémité gauche du segment, puis faites-le glisser jusqu'à ce que le segment s'accroche à la position verticale. Remarque : L'accrochage est activé par défaut. Pour désactiver l'accrochage, cliquez avec le bouton droit de la souris sur l'arrière-plan de la fenêtre graphique, puis choisissez Désactiver l'accrochage dans le menu contextuel.
- Replacez le segment à sa position d'origine.
- Cliquez avec le bouton droit de la souris, puis choisissez Terminer dans le menu contextuel afin de supprimer le point de pivotement.
