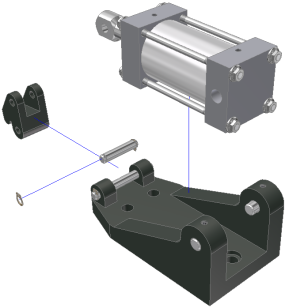

Créez des vues éclatées dans les dessins d'Autodesk Inventor avec les fichiers de présentation.
- Catégorie
-
Utilisateurs expérimentés
- Temps nécessaire
-
30 minutes
- Fichier didacticiel utilisé
-
Cylinder Clamp.iam, Cylinder Clamp.idw
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site http://www.autodesk.com/inventor-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.
Les vues éclatées d'un ensemble que vous créez dans Inventor Studio ne peuvent pas être placées en tant que vues de dessin dans les fichiers dessin IDW ou DWG. En revanche, vous pouvez y placer les présentations.
Pour commencer, ouvrez le jeu de données d'attache cylindrique fourni et créez un fichier présentation à partir du gabarit par défaut (mm).
Objectifs
- Placer une vue.
- Effectuer l'éclaté manuel d'un ensemble.
- Placer une vue éclatée sur une feuille.
Conditions préalables
- Avoir terminé les didacticiels Pièces 2 et Ensembles et Dessins.
- Maîtriser les arguments traités dans la rubrique d'aide intitulée Mise en route.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
