Pour terminer le modèle plié du carter, vous devez réaliser les symétriques des trois perçages poinçonnés sur la face du côté opposé. La fonctionnalité Symétrie requiert un plan de symétrie et, du fait des étapes suivies pour construire cette pièce, vous ne pouvez pas simplement utiliser les plans d'origine.
- Dans le ruban, cliquez sur l'onglet Tôlerie

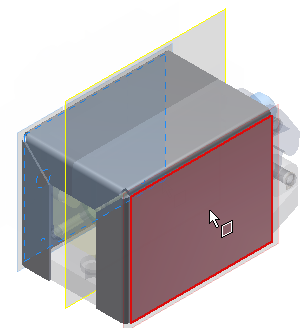

le groupe de fonctions Fonctions de construction Plan , puis sélectionnez Plan médian entre deux plans parallèles dans le menu déroulant. - Dans la fenêtre graphique, cliquez sur la face externe comme indiqué dans l'illustration suivante.
- Faites ensuite pivoter la vue et cliquez sur la face externe du côté opposé. Le nouveau plan de construction se trouve au milieu des deux faces externes.
- Cliquez sur l'onglet Tôlerie le groupe de fonctions Réseau Symétrie .
- Cliquez dans le navigateur Modèle pour sélectionner le noeud iFonction du premier poinçon de 2,5 mm.
- Cliquez à nouveau dans le navigateur Modèle pour sélectionner le noeud iFonction du second poinçon de 12 mm.
- Cliquez sur la flèche de sélection Plan de symétrie dans la boîte de dialogue Symétrie pour activer la sélection du plan de symétrie.
- Dans la fenêtre graphique, cliquez sur le plan de construction médian que vous avez créé au milieu du carter.
- Cliquez sur OK pour créer une symétrie de l'iFonction de poinçonnage sélectionnée et fermer la boîte de dialogue Symétrie. Le noeud Symétrie apparaît dans le navigateur Modèle.
Les fonctions symétriques apparaissent maintenant du côté opposé du carter.
Ensuite, vous allez créer une mise à plat du modèle plié.
