Environnement Inventor Studio pour le rendu et l'animation

Fonctions disponibles dans Studio :

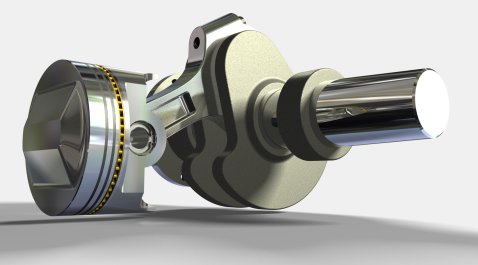

Créez des rendus de pièces et d'ensembles fixes ou animés permettant de visualiser avant sa construction l'aspect et le mouvement d'un élément conçu.
Composez une vidéo à l'aide d'au moins une caméra à partir d'une ou de plusieurs animations dans un même ensemble ou pièce.
Spécifiez la géométrie et les paramètres relatifs à l'arrière-plan, aux lumières et aux caméras pour créer une scène pour un rendu ou une animation.
Créez et enregistrez plusieurs animations dans un fichier ensemble ou un fichier pièce.
Réutilisez des contraintes ou des paramètres d'une animation à une autre dans un seul fichier ensemble.
Réutilisez des valeurs de position pour l'emplacement de la cible et de la caméra, et copiez des caméras au sein d'un même document ou d'un document à un autre à condition que l'environnement Studio soit activé.
Utilisez l'option Sélectionner les contraintes supérieures pour sélectionner toutes les contraintes situées à un niveau spécifique de l'ensemble et en dessous. Vous pouvez ajouter les contraintes sélectionnées aux Favoris Animations ou les supprimer, via une seule opération.
Utilisez l'option Sélectionner toutes les contraintes pour ajouter toutes les contraintes de l'ensemble au dossier Favoris Animations ou les supprimer, via une seule opération.

L'environnement de rendu et d'animation met à jour les modifications ultérieures apportées à un fichier pièce ou ensemble.

Lorsque vous accédez à l'environnement Studio pour la première fois, il figure à l'état de modèle. Il s'agit de la condition de départ de rendu et d'animation de la scène. L'état du modèle correspond à la représentation de vue du modèle en dehors de l'environnement Studio. Toutes les animations utilisent l'état du modèle pour le cadre d'animation de valeur nulle.

L'animation ne peut pas être effectuée à l'état de modèle, mais vous pouvez toutefois modifier les propriétés relatives aux caméras, aux lumières ainsi qu'au rendu. Les modifications apportées au modèle en dehors de Studio ont une incidence sur l'état du modèle et, par conséquent, sur la façon dont chaque animation débute. Pour travailler dans une animation, activez-en une en la sélectionnant à l'aide de la commande de menu contextuel, ou cliquez deux fois sur l'icône du noeud de l'animation. Vous pouvez passer de l'animation à l'état de modèle et vice versa en cliquant deux fois sur le noeud de navigateur approprié.

Commandes de rendu et d'animation

Les commandes de rendu et d'animation sont disponibles dans l'onglet Rendu. La boîte de dialogue appropriée s'ouvre lorsque vous activez une commande. Cliquez sur la broche dans le coin supérieur droit pour faire défiler les boîtes de dialogue.

Les options relatives aux actions effectuées à partir du navigateur et de la zone graphique sont disponibles via des menus contextuels.

Processus de rendu

Vous pouvez exécuter la commande de rendu sans apporter d'améliorations à la géométrie obtenue directement à partir de pièces et d'ensembles Autodesk Inventor. Vous pouvez autrement ajouter au rendu des styles d'éclairage, un style de scène et des points de vue de caméras qui présentent un intérêt visuel et donne une idée de l'échelle ou de l'espace.

Les commandes de rendu sont disponibles à partir de l'onglet Rendu et des menus contextuels accessibles depuis la zone graphique.

Ajustez les options globales telles que la qualité d'anti-crénelage, la résolution de sortie et le détail de la géométrie (non spécifiques à des lumières ou des géométries particulières) afin de gérer l'aspect et les performances de l'image en rendu réaliste.

La progression du rendu s'affiche dans une fenêtre distincte. Vous pouvez enregistrer la sortie de rendu dans des formats standard (.bmp, .gif, .jpg, .jpeg, .tif, .tiff et .png). Chaque format d'image, à l'exception du format .gif, offre des options lors de l'enregistrement, notamment de résolution ppp, de qualité et de couche alpha. Examinez les options disponibles afin de choisir le format le mieux approprié pour le post-traitement, le cas échéant.

Styles disponibles pour le rendu et l'animation

Un jeu de styles d'éclairage et de styles de surface prédéfinis est installé sous forme de bibliothèques avec Studio. Vous pouvez créer et enregistrer vos propres styles dans des bibliothèques. Les styles sont importés dans une bibliothèque de documents pièce ou ensemble. Ils figurent dans la liste des styles de la boîte de dialogue correspondante.

Remarque : Pour afficher la liste des styles globaux, activez l'option Utiliser la bibliothèque de styles dans le projet actif.

Lorsque vous générez le rendu d'une image, sélectionnez soit le style d'image Ombré, soit le style d'image Illustration dans l'onglet Général de la boîte de dialogue Image en rendu réaliste ou Animation en rendu réaliste. Les options correspondant à votre choix sont indiquées au niveau de l'onglet Styles.

Pour effectuer le rendu avec les éléments de scène Inventor, utilisez les paramètres suivants dans la boîte de dialogue Image en rendu réaliste :

Style d'éclairage : éclairage en cours
Style de scène : arrière-plan en cours

En ajustant ces paramètres, les éléments de la scène sont utilisés pour le rendu (et non les éléments de studio).

Accès aux matières et apparences

Les bibliothèques de matières et d'apparences sont installées avec le produit ou la suite et remplacement les styles de surface d'Inventor Studio. Les matières et les apparences sont accessibles à partir de l'onglet Outils, dans le groupe de fonctions Matière et apparence et à partir de la barre d'outils d'accès rapide. Reportez-vous à la section Matières et apparences pour plus d'informations.

Types d'animations à créer

Vous pouvez créer des animations des types suivants :

Rotation, comme sur un plateau tournant, en tant que fonction d'une caméra ou d'un modèle
Mouvements mécaniques d'un modèle reposant sur les contraintes d'assemblage
Représentations positionnelles créées et enregistrées dans l'environnement d'ensemble
Survols du produit à l'aide de la méthode d'animation de la trajectoire de la caméra
Effets d'éclairage spéciaux en animant des styles d'éclairage ou des lumières individuelles
Animations composées à l'aide de Video Producer

Influences sur la durée de rendu d'une animation

Il existe différents aspects d'éclairage, de textures de surface ainsi que d'autres éléments ayant une incidence sur la durée de rendu des animations. Le tableau suivant répertorie les cas ayant la plupart du temps une incidence sur la durée du rendu. La combinaison de ces cas peut constituer cet impact sur la durée du rendu. Nous vous recommandons de prévisualiser les rendus et d'utiliser les styles d'éclairage et les apparences de matières qui conviennent pour les rendus finaux.

	UC, multiprocesseur ou multiconducteur, performances	Vitesse de l'UC - la plus rapide convient le mieux. Noyaux - le plus grand nombre convient le mieux. La phase de "Conversion" ne comprend pas plusieurs filetages et bénéficie d'une UC plus rapide, mais pas d'une plus grande quantité de noeuds. Les phases de "Calcul" et de "Rendu" comprennent plusieurs filetages. Ces phases bénéficient non seulement d'une UC plus rapide mais également de façon quasi linéaire d'une quantité plus importante de noeuds. Par exemple, la fonction de "Rendu" est pratiquement deux fois plus rapide lorsque deux noeuds sont utilisés. Le nombre de noeuds que l'application Inventor Studio peut utiliser est illimité.
	RAM	Le processus de rendu requiert une copie de la scène à utiliser par le moteur de rendu. Cette copie est effectuée pour chaque cadre, qui correspond à l'objectif de la phase de "Conversion". La mémoire utilisée par cette copie s'ajoute à la mémoire utilisée par Inventor. Par conséquent, vous devez disposer d'une RAM physique "de secours" avant d'exécuter la fonction de rendu, afin d'obtenir un rendu correct et efficace. Lorsque le système d'exploitation ne dispose plus de RAM physique, un changement de disque peut se produire ou le rendu devient anormalement lent et inutilisable. Inventor fournit des outils, tels que des niveaux de détail, qui permettent d'optimiser l'utilisation de la mémoire. Apprenez à utiliser ces outils afin de libérer de la mémoire pour des processus tels que le rendu.
	Processeur graphique ou carte vidéo	Le processeur graphique (carte graphique ou microprocesseur) ne possède aucun impact sur les capacités ou les performances de rendu.
	Quantité et type de lumière utilisés	Le nombre, les types de lumière et leurs paramètres ont une incidence sur les durées de rendu. Lorsque vous possédez plusieurs ombres projetées, la durée du rendu est affectée car les ombres de chaque objet sur lequel la lumière brille doivent être calculées.
	Lumière du ciel	La lumière du ciel fournit un éclairage de scène uniforme et sans direction particulière. Un style d'éclairage, tel qu'Eclairage global, ne possédant aucune lumière, inonde la scène d'ombres et d'un éclairage doux. Cette méthode est fréquemment utilisée pour mettre en valeur des modèles. Le rassemblement final teste l'éclairage de l'environnement. Si le style ne comporte aucune lumière, le composant ne projette pas d'ombre sur le plan de sol. Nous vous conseillons de limiter l'utilisation de la lumière du ciel tant que vous n'effectuez pas de rendu final.
	Lumière réfléchie	Ce paramètre calcule l'éclairage réfléchi entre les composants et offre un éclairage subtil à la scène. Il existe des valeurs d'échantillonnage par défaut ou une valeur d'échantillonnage personnalisée. Plus le nombre d'échantillon est élevée, plus la durée du rendu augmente.
	Ombres floues	Les durées de rendu augmentent lorsque vous utilisez des ombres floues avec un paramètre de qualité moyenne ou élevée.
	Déclin de la lumière	Les paramètres de déclin de la lumière Inverse et Inversion carrée interviennent dans la durée du rendu.
	Composants transparents	Les composants transparents comprenant des paramètres de réfraction supérieurs à 1 interviennent dans la durée du rendu.
	Reliefs de texture	Les reliefs de texture permettent de rendre les textures plus réalistes, et ce en créant une fausse irrégularité de surface. Les reliefs de texture interviennent dans la durée du rendu. Pensez à attribuer des reliefs de texture au rendu final. Attribue la matière sélectionnée aux surfaces sélectionnées, ce qui revient au même que d'utiliser la liste déroulante Apparence de la barre d'outils d'accès rapide de l'application Autodesk Inventor. Cette option est disponible si la matière est sélectionnée dans l'arborescence et qu'une ou plusieurs surfaces sont activées.
	Réfraction	Lorsque plusieurs composants possédant des apparences réfractaires se chevauchent dans la scène rendue, une durée de rendu plus importante est nécessaire car de nombreux rayons doivent être tracés pour chaque pixel de ce chevauchement.
	Anti-crénelage	Dans l'onglet Sortie de la boîte de dialogue de rendu, indiquez la valeur d'anti-crénelage à utiliser. Utilisez une résolution de faible niveau pour les aperçus et les rendus rapides, et des paramètres de qualité moyenne et élevée pour des rendus finaux.
	Réflexions réelles	Dans la boîte de dialogue Rendu, pour les rendus de type ombragé, l'option relative à l'utilisation de réflexions réelles est activée. La durée du rendu est plus importante pour les composants possédant des apparences réflectives. Pour les rendus d'aperçu et préliminaires, vous pouvez annuler la sélection de la réflexion réelle.
	Rendu de type illustration	Un rendu de type illustration requiert uniquement un rendu de certaines arêtes et silhouettes. Tous les autres éléments doivent être éliminés. Ainsi, les durées de rendu ne sont pas supérieures à celles des rendus ombragés. Un rendu d'illustration est un rendu spécialisé, par conséquent utilisez-le uniquement si besoin.
	Effets vidéo	Les effets vidéo, tels que des transparences et des balayages de dégradé, requièrent des cellules de rendu issues des deux métrages de plan participants. Lorsque des transitions sont utilisées, la durée de rendu est deux fois plus importante pour cette durée de transition.
	Profondeur de champ	Lorsque vous activez l'option de profondeur de champ pour les caméras, la durée de rendu est environ 4 fois supérieure en raison des transmissions multiples requises pour générer un rendu de la scène. Lorsque cette option est activée, un bruit à haute fréquence se produit dans les zones hors plan. Ce bruit s'estompe lorsque vous augmentez la valeur d'anti-crénelage de l'image, mais la durée de rendu augmente davantage.
	Animations	La génération d'un rendu de trames successives ne prend pas plus ou moins de temps que la génération d'un seul rendu. Par exemple, si la génération de rendu d'une trame s'effectue en 5 minutes, la génération de rendu d'une animation de 10 secondes à 15 fps prendra 12 heures. En effet, 150 trames X 5 minutes (par trame) = 750 minutes. En partant du principe que le contenu de la scène rendue reste identique, la génération de rendu d'une animation ne nécessitera pas davantage de mémoire. En d'autres termes, si vous pouvez générer un rendu pour une trame, vous pouvez effectuer autant de rendus que nécessaire sans manquer de mémoire disponible. Si tel n'est pas le cas, il peut s'agir d'un autre problème. Dans ce cas, vous devez signaler ce problème à Autodesk.
	Configuration requise pour Inventor Studio	Déterminez la configuration requise qui convient en testant vos ensembles et votre matériel. Cependant, en règle générale, prêtez attention aux options suivantes : La configuration Minimale doit être identique à la configuration minimale d'Autodesk Inventor, avec 50 % de RAM supplémentaires. La configuration Recommandée doit être identique à la configuration recommandée d'Autodesk Inventor, avec 100 % de RAM supplémentaires et plusieurs UC et/ou noyaux.

Procédure d'animation

Planifier votre animation. Définir un objectif, par exemple, présenter l'utilisation d'un produit.
Indiquer les fonctions du produit à aborder dans l'animation.
Ouvrir le composant ou l'ensemble d'habillage et définir les positions de la caméra.
Utiliser les différentes commandes Studio pour définir l'aspect des composants et des propriétés.
Utiliser les commandes Studio pour créer la procédure d'animation.
Analyser et affiner les différentes fonctions jusqu'à ce que le résultat convienne.
Pour finir, générer un rendu.

Les commandes d'animation sont disponibles sous réserve qu'une animation soit active. Les commandes sont disponibles à partir de l'onglet Rendu et des menus contextuels accessibles depuis la zone graphique.

Paramètres favoris permet d'accéder aux paramètres utilisateur contenus dans le fichier actif et de les insérer dans le dossier Favoris Animations situé dans le navigateur.

Plan de montage chronologique de l'animation permet de définir le minutage de toutes les actions composant l'animation et de gérer la lecture.

Une action désigne une transition entre la valeur antérieure et une valeur spécifique pour une propriété. Chaque action est définie par une heure de début et une heure de fin spécifiques. Si l'action n'a pas de durée, sa valeur est immédiatement définie sur l'heure de l'action, sans aucune interpolation.

Dans le plan de montage chronologique, vous pouvez copier et coller des actions de même type à un autre endroit de la chronologie.

Animer des composants concerne la transformation et la rotation des composants. Vous pouvez sélectionner des composants avant d'activer la commande Animer des composants ou utiliser le trièdre de transformation attaché au curseur pour sélectionner les composants après l'activation de la commande.

Animer la transparence gère l'opacité d'un composant pendant un laps de temps défini.

Animer des contraintes permet d'indiquer une valeur en vue de modifier une contrainte. Utilise et définit des valeurs linéaires ou angulaires. Vous pouvez masquer des contraintes sous forme d'action.

Paramètres d'animation modifie les valeurs d'un ou de plusieurs paramètres utilisateur dans le document actif ou dans un document quelconque référencé par des sous-ensembles et intervenant dans l'animation du composant.

Animer une caméra spécifie les paramètres d'animation de la caméra. Utilisez les options Plateau tournant ou Trajectoire pour créer rapidement une animation de visualisation du produit ou utilisez l'option Trajectoire pour animer la caméra et survoler le produit.

Animer la lumière indique le style de lumière ou les paramètres d'animation de la lumière. Créez des conditions d'éclairages spéciales et animez-les à des périodes spécifiées.

Animation en rendu réaliste génère un rendu réaliste de l'animation avec une représentation de toutes les images de l'animation, lesquelles sont enregistrées dans un seul fichier vidéo ou dans des fichiers image distincts.

Animer une représentation positionnelle anime les représentations positionnelles créées dans l'environnement d'ensemble.

Favoris Animations

Le dossier Favoris Animations est visible dans le navigateur de l'environnement Studio. Le dossier comprend des contraintes et des paramètres utilisés dans l'animation ou les paramètres que vous avez nommés, à partir des paramètres du modèle, à l'aide de la méthode décrite dans la section suivante. Les Favoris Animations permettent d'ajouter une action à une contrainte ou un paramètre déjà animé. Ils permettent également de scinder en deux une action d'animation.

Par exemple, prenons une contrainte de placage animée avec une valeur de départ de 0 et une valeur de fin de 6.0 po. La durée de l'action est comprise entre 0 et 3 secondes. Lorsque vous placez le curseur du plan de montage chronologique sur 2 secondes et que vous cliquez deux fois sur la contrainte, une mini-boîte de dialogue de contrainte s'affiche (également appelée "boîte de dialogue torpille"). La boîte de dialogue affiche 4.0 po. Si la valeur est modifiée, l'action existante s'arrête au niveau de la position chronologique sélectionnée avec la nouvelle valeur de contrainte. Dans cet exemple, l'action se produit entre la période 0.0 et 2.0 et utilise les valeurs comprises entre 0.0 et 4.0. Une deuxième action est créée entre la période 2.0 et 3.0, avec des valeurs comprises entre 4.0 et 6.0.

Pour inclure un paramètre ou une contrainte de modèle dans le dossier Favoris, effectuez l'une des actions suivantes :

Cliquez sur Paramètres favoris. Dans la boîte de dialogue, choisissez les paramètres que vous souhaitez animer et cliquez sur OK.
Animez une contrainte ou un paramètre ne figurant pas dans le dossier. Cet élément est automatiquement ajouté au dossier.
Dans la boîte de dialogue des paramètres, indiquez les favoris animations.

Différences entre les animations et les présentations dans Autodesk Inventor

L'environnement d'animation produit un mouvement mécanique lié à l'application de contraintes et permet de générer une sortie de haute qualité. L'environnement de présentation est conçu pour la documentation de vues éclatées.

	Environnement d'animation	Environnement de présentation
Modèle d'ensemble	Stocké dans un modèle d'ensemble. Possibilité de passer librement de l'ensemble à l'animation	Séparation du fichier et de l'extension
Contraintes	Applique les contraintes d'assemblage. Utilisé pour résoudre le mouvement. Peut être animé ou masqué.	Utilisé uniquement pour la décomposition automatique. N'a autrement aucune influence sur la création d'une animation.
Paramètres utilisateur	Possibilité d'animation.	Animation impossible.
Environnement de rendu	Fait partie intégrante de l'environnement.	Aucune sortie de rendu.
Contrôle caméra et animation	Aucune limite appliquée au nombre de caméras et possibilité d'animation dans la scène.	Aucune caméra définie par l'utilisateur. Peut animer une caméra par défaut entre les positions.
Sortie d'animation composite	Permet de combiner plusieurs séquences d'animation et de générer un rendu avec des transitions de scène.	Sortie d'animation à flux unique
Animer les éclairages	Les styles d'éclairage et les lumières individuelles peuvent être animés.	Aucune animation de lumière.

Didacticiel - Rendu

Didacticiel - Animation
