Construisez des pièces de tôlerie.
- Catégorie
-
Conception mécanique
- Temps nécessaire
-
60 minutes
- Fichier didacticiel utilisé
-
Cylinder Clamp.iam, metric_hole.ide, 2mm_inplace_guard_start.idw
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site http://www.autodesk.com/inventor-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.
Les pièces fabriquées à partir de tôles en métal sont souvent nécessaires dans les conceptions. Autodesk Inventor fournit des fonctionnalités qui simplifient la conception, la modification et la documentation des modèles pliés finis et des mises à plat associés à des pièces de tôlerie.
Objectifs

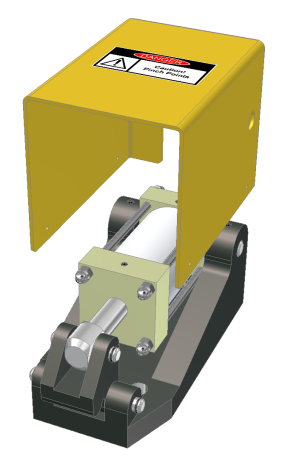

- Créez un simple carter en tôle dans le contexte de l'ensemble d'attache cylindrique utilisé dans le didacticiel sur les ensembles.
- Ajoutez les annotations spécifiques à la tôlerie sur le dessin du carter.
Conditions préalables
- Avoir terminé les didacticiels Pièces 2 et Ensembles.
- Maîtriser les concepts de base de la fabrication d'une tôle.
- Maîtriser les arguments traités dans la rubrique d'aide intitulée Mise en route.
- Assurez-vous que l'option Projeter automatiquement les arêtes pour la création et la modification d'esquisse dans l'onglet Esquisse de la boîte de dialogue Options d'application est désactivée.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
