Grâce à une combinaison de commandes de la boîte de dialogue Annuler le routage de fils, plusieurs options peuvent être utilisées pour annuler le routage des fils et des câbles. Vous pouvez annuler le routage des éléments suivants :
- Fils ou câbles sélectionnés dans tous les segments (par défaut)
- Fils ou câbles sélectionnés dans certains segments
- Tous les fils ou câbles de tous les segments

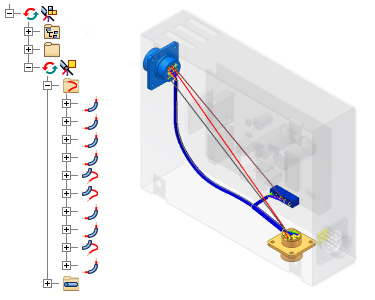

Lorsque le routage de fils ou de câbles est annulé de certains segments, les fils se comportent comme si le segment avait été supprimé et reviennent à leur connexion point à point.
Tous les points de construction de fils ou de fils de câble sont supprimés lorsque le routage de ces fils est annulé dans tous les segments. Ils sont conservés si l'annulation de routage s'applique uniquement aux segments sélectionnés.
Lorsque le routage du dernier objet est annulé dans un segment qui est défini pour calculer la taille à partir des fils (y compris les fils de câble), le diamètre du segment n'est pas modifié. Le diamètre est le même que celui du segment avec ce dernier objet inclus. La taille du segment n'est pas recalculée lors de la suppression du routage de tous les fils et câbles.
Au lieu d'annuler entièrement le routage d'un objet, il est souvent nécessaire d'annuler le routage d'un ou de plusieurs segments individuels.
Pour annuler le routage d'un câble, sélectionnez un seul fil de câble. Le routage de tous les fils associés au même câble est alors annulé.
