Créer une face lissée pour la sortie matricée

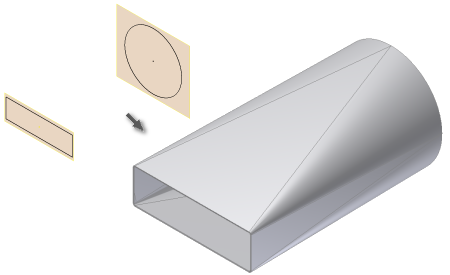

Selon les besoins de la conception, il peut s'avérer nécessaire d'utiliser des formes de transition matricées lisses. Autodesk Inventor propose une option de sortie matricée qui requiert la sélection de deux contours d'esquisse en entrée.

1. Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Créer Face lissée . La boîte de dialogue Face lissée s'affiche.
2. Dans la fenêtre graphique, cliquez sur la géométrie d'esquisse visible définissant le premier contour de la face lissée.
3. Dans la fenêtre graphique, cliquez sur la géométrie d'esquisse visible définissant le deuxième contour de la face lissée. Si l'option Activer/désactiver l'aperçu de la fonction est activée dans la boîte de dialogue, la face lissée obtenue s'affiche.
4. Dans l'onglet Forme de la boîte de dialogue Face lissée, activez l'option de sortie Matricée. Si l'option Activer/désactiver l'aperçu de la fonction est activée dans la boîte de dialogue, la face lissée matricée lisse obtenue s'affiche.
5. Si nécessaire, dans l'onglet Forme de la boîte de dialogue Face lissée, spécifiez un rayon de pliage différent de celui qui est défini dans la règle de tôlerie active.
6. Si nécessaire, dans l'onglet Options de dépliage, spécifiez une règle de dépliage différente de celle qui est définie dans la règle de tôlerie active.
7. Cliquez sur OK pour créer la face lissée et fermer la boîte de dialogue.

Remarques :

Vous pouvez à tout moment cliquer sur Annuler pour ignorer les données entrées et fermer la boîte de dialogue Face lissée. Après avoir créé une fonction de face lissée à l'aide de l'option de sortie Matricée ou Pliée, vous ne pouvez plus modifier l'option de sortie de la fonction. Vous pouvez supprimer la fonction sans supprimer les esquisses de contour et la recréer en choisissant l'autre type de sortie.
