Vous allez maintenant affecter un relâchement avec rotation libre à l'un des rails situés sous le chariot. Notez qu'il se déforme beaucoup plus que l'autre rail.
- Dans le groupe de fonctions Connexions, cliquez sur Libérer

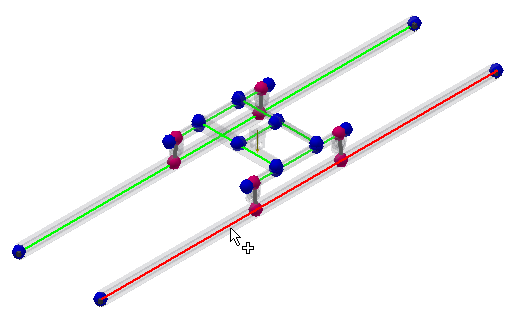

. - Sélectionnez la poutre comme indiqué dans l'image.

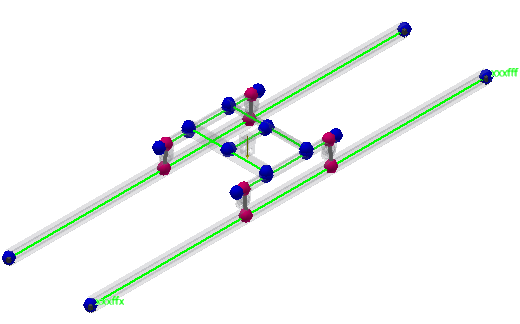

Un système de coordonnées d'une poutre s'affiche lors de l'édition, près de l'extrémité de début de la poutre. En outre, les symboles de degrés de liberté au noeud de départ et noeud de fin de la poutre s'affichent. Les symboles suivants sont utilisés :
- "x" indique un type "fixe" de déplacement ou de rotation
- "f" indique un type "aucune sous-pression" de déplacement ou de rotation
- "f+" indique un type "sous-pression+" de déplacement ou de rotation
- "f-" indique un type "sous-pression-" de déplacement ou de rotation
- Dans la boîte de dialogue Relâchement, les options aucune sous-pression sont définies pour les trois axes de rotation. La rotation est libre de se déplacer dans toutes les directions. Acceptez les paramètres par défaut, puis cliquez sur OK pour affecter un relâchement à la poutre sélectionnée.
