Placez deux vues du connecteur en utilisant les paramètres d'affichage par défaut, puis remplacez ces derniers pour l'autre connecteur.
-
Dans la vue de dessin, cliquez sur l'onglet Planche à clous
le groupe de fonctions Créer Placer les vues du connecteur . - Dans la liste des connecteurs, désélectionnez la case LTP:1, puis cliquez sur OK.

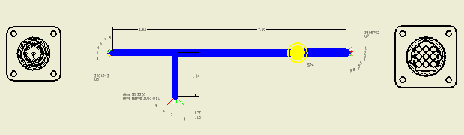

Les connecteurs sélectionnés sont placés en utilisant les paramètres d'affichage par défaut.
- Cliquez de nouveau sur Placer les vues du connecteur.

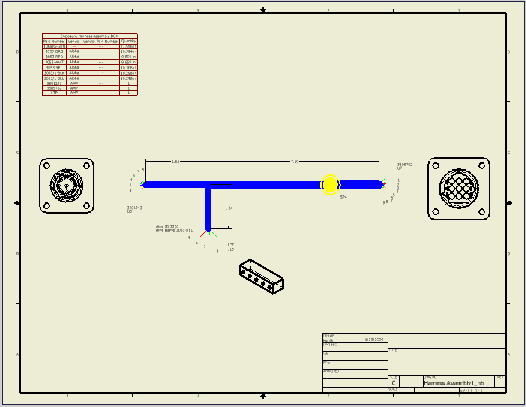

- Sous Orientation, cliquez sur la flèche pour sélectionner ISO droite dessus dans la liste, puis cliquez sur OK.
- Enregistrez votre travail.
Pour modifier les vues après leur placement, cliquez dessus avec le bouton droit de la souris et choisissez Modifier la vue ou Modifier l'orientation de la vue. Pour supprimer une vue de base de connecteur, cliquez dessus avec le bouton droit de la souris et choisissez Supprimer.
