Dans la boîte de dialogue Créer un fichier, cliquez sur le dossier Gabarits, puis choisissez Standard.idw sous la catégorie de dessin, puis cliquez sur Créer.
Dans la vue de dessin, cliquez sur l'onglet Placer les vues le groupe de fonctions Créer Base.
Dans la boîte de dialogue Vue de dessin, vérifiez que le fichier Enclosure_assembly.iam est sélectionné. Le fichier se trouve dans \Tutorial Files\Cable & Harness.

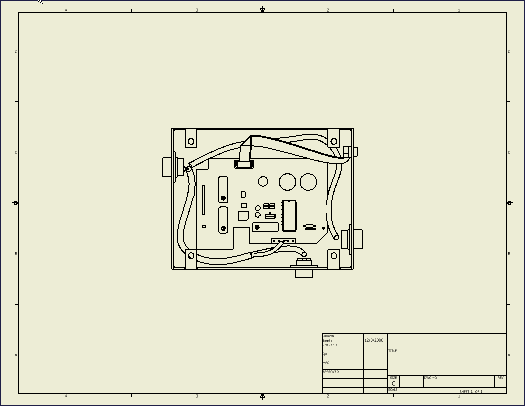

Cliquez pour placer la vue comme indiqué, puis cliquez avec le bouton droit et sélectionnez Terminer.
Dans le navigateur, développez VIEW1, puis Enclosure_assembly.iam.
Cliquez avec le bouton droit de la souris sur Harness_Assembly1 et choisissez Inclure les traits d'axeFils.

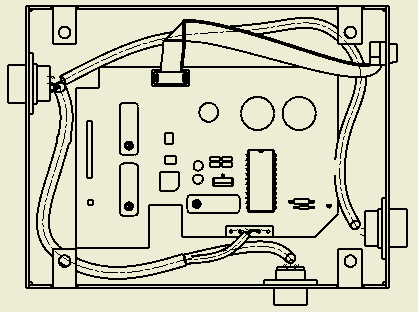

Les traits d'axe de tous les fils sont affichés.
Cliquez avec le bouton droit de la souris sur Harness_Assembly2 et choisissez Inclure les traits d'axeCâbles.
Ajoutez éventuellement des cotes ou des commentaires.
Enregistrez le fichier sous le nom Enclosure Assembly1.idw.
