Le bloc est la première pièce placée dans l'ensemble.
- Fermez tous les fichiers Autodesk Inventor ouverts et assurez-vous qu'iLogic 2012 Tutorials est défini en tant que projet actif.
- Ouvrez un nouvel ensemble à partir du gabarit Standard.iam.
-
Sur le ruban, cliquez sur l'onglet Ensemble
le groupe de fonctions Composant Placer . - Dans la boîte de dialogue Ouvrir, cliquez deux fois sur manifold_block.ipt. Il s'agit du fichier pièce que vous avez créé dans le didacticiel Pièce du bloc collecteur.
Une occurrence bloquée du composant est placée dans l'ensemble et l'origine de la pièce est alignée avec celle de l'ensemble.
- Pour annuler le placement d'autres exemplaires du composant, cliquez avec le bouton droit de la souris sur la fenêtre graphique, puis choisissez Terminer.
- Utilisez Orbite pour orienter le bloc collecteur, comme indiqué.

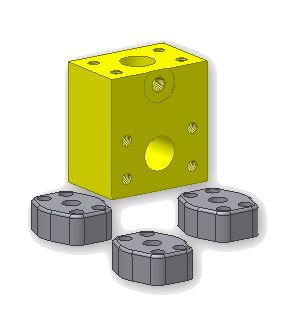

En plus du bloc, cet ensemble comprend trois couvercles-unions et trois jeux de vis pour attacher les couvercles.
- Sélectionnez de nouveau la commande Placer, puis cliquez deux fois sur union_cap.ipt.
Une copie du composant est attachée au curseur de la souris et la boîte de dialogue Placer une iPièce normalisée s'affiche.
- Cliquez sur l'onglet Tableau et sélectionnez le membre d'iPièce Union-01 (numéro de pièce U-050).
- Cliquez dans la fenêtre graphique pour placer une copie du couvercle-union à proximité du bloc collecteur. Cliquez deux fois pour ajouter un total de trois couvercles-unions, puis cliquez sur Terminer pour fermer la boîte de dialogue.

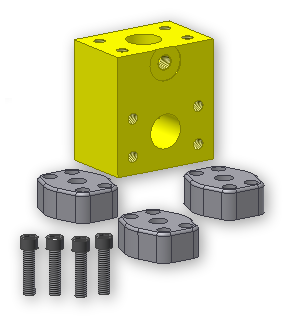

Vous pouvez à présent ajouter les composants de la vis.
- Sélectionnez la commande Placer, puis cliquez deux fois sur Screw.ipt.
- Dans la boîte de dialogue Placer une iPièce normalisée, sélectionnez le membre d'iPièce Screw-01. Placez quatre vis dans la fenêtre graphique, puis cliquez sur Terminer pour fermer la boîte de dialogue.
- Enregistrez votre ensemble et nommez-le my_manifold_block.iam.
Vous pouvez à présent commencer à assembler les composants et examiner leurs relations.
