Création et modification d'une esquisse 3D

Créer une esquisse 3D

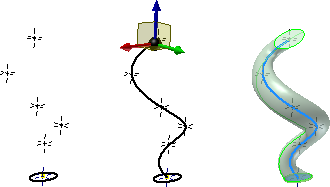

Dans le groupe de fonctions Esquisse de l'onglet Modèle 3D, cliquez sur Créer une esquisse 3D pour créer une esquisse utilisant les coordonnées XYZ. Vous pouvez utiliser les commandes de l'onglet Esquisse 3D pour créer des fonctions 3D, comme les trajectoires de balayage, les rails de pilotage du lissage et les arêtes de surface.

1. Dans le ruban, cliquez sur l'onglet Modèle 3D le groupe de fonctions Esquisse Nouvelle esquisse 3D .
2. Si nécessaire, cliquez avec le bouton droit de la souris sur les plans de construction d'origine, sur les axes et sur le point de centre d'origine dans le navigateur pour activer la visibilité.
3. Au besoin, utilisez Inclure la géométrie afin de copier une géométrie des esquisses 2D vers l'esquisse 3D.
4. Utilisez les commandes d'esquisse 3D pour créer une géométrie et des contraintes selon vos besoins.
5. Utilisez Cotation pour ajouter des cotes à la géométrie d'esquisse 3D et aux points de construction.
6. Utilisez les commandes Contrainte pour ajouter des contraintes à la géométrie de l'esquisse 3D.
7. Cliquez sur Retour pour terminer l'esquisse.

Remarque : Vous ne pouvez pas contraindre ou coter une géométrie de référence ou bloquée. Une des courbes sélectionnées doit être sous-contrainte.

Modifier l'esquisse 3D

La géométrie 2D copiée dans l'esquisse 3D avec la commande Inclure la géométrie doit être modifiée dans l'esquisse 2D d'origine. Les modifications apportées aux esquisses 2D sont appliquées à l'esquisse 3D et sont reflétées dans les balayages 3D utilisant la géométrie de l'esquisse.

1. Dans le navigateur, cliquez sur l'esquisse avec le bouton droit, puis choisissez Modifier l'esquisse 3D.
2. Dans l'esquisse 3D, effectuez une ou plusieurs actions parmi les suivantes :
   • Cliquez deux fois sur la cote d'un coude, et saisissez un nouveau rayon dans la boîte Editer la cote.
   • Cliquez avec le bouton droit sur un coude ou sa cote, puis choisissez Supprimer. Utilisez la commande Coude pour ajuster le rayon du coude et ajouter un nouveau coude.
   • Utilisez Cotation pour ajouter des cotes.
   • Utilisez les commandes de contrainte pour contraindre la géométrie.
   • Cliquez avec le bouton droit de la souris sur la géométrie de l'esquisse 3D, puis choisissez Supprimer.
   • Utilisez les commandes de dessin pour créer une géométrie.

Remarque : Si vous supprimez un coude ou si le rayon est trop grand pour tenir dans les segments de ligne, le coin (de la ligne 3D) est restauré.
