L'environnement d'esquisse 3D est disponible uniquement dans des fichiers pièce (.ipt). Créez une pièce dans un ensemble pour utiliser l'emplacement d'autres composants dans une esquisse 3D.
Utiliser les environnements d'esquisse 2D et 3D pour créer des fonctions 3D
Créez une géométrie à n'importe quel point de l'espace 3D à l'aide d'une esquisse 3D. Une esquisse 3D n'utilise pas un plan d'esquisse. En comparaison, une esquisse 2D est créée sur une surface plane telle que XY.
Utilisez une esquisse 2D afin de créer une géométrie planaire pour les fonctions d'extrusion ou de révolution, par exemple, et pour créer des profils en travers 2D pour des fonctions de lissage et de balayage 3D.

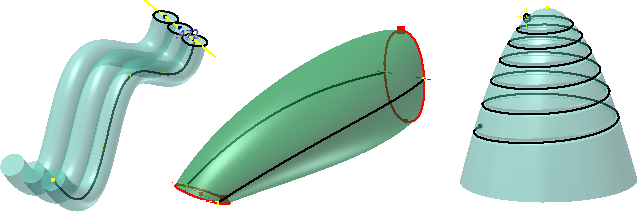

Utilisez une esquisse 3D pour créer des trajectoires de fils, de tuyaux, de balayage et de lissage. Vous pouvez également utiliser une esquisse 3D pour créer des arêtes de surface.
Conseils d'utilisation des esquisses 3D

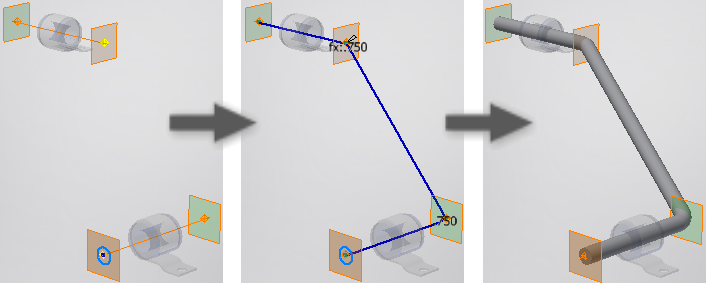

- Déterminez l'usage que vous souhaitez faire d'une esquisse afin de la créer dans l'environnement approprié. Par exemple, un routage des fils référence plusieurs composants. Créez l'esquisse 3D dans le fichier pièce actif d'un ensemble pour référencer le placement des composants.
- Vous pouvez placer des points de construction ou des points d'esquisse pour localiser les points de sélection de l'esquisse 3D.
- Créez un profil en travers 2D dans une esquisse 2D, puis créez la trajectoire du trait d'axe ou de balayage dans une esquisse 3D.
- Cliquez n'importe où dans l'espace 3D pour placer un point.
- Cliquez n'importe où dans l'espace 3D pour placer une ligne ou un segment de spline.
- Cliquez sur un point avec le bouton droit de la souris et utilisez la commande Déplacement/Rotation 3D pour positionner la géométrie d'esquisse.
- Utilisez une contrainte de coïncidence pour attacher les extrémités d'une courbe 3D.
- Désactivez la visibilité des cotes ou des esquisses pour plus de clarté.
- Utilisez la commande Construction pour remplacer une géométrie de référence par une géométrie de construction.
