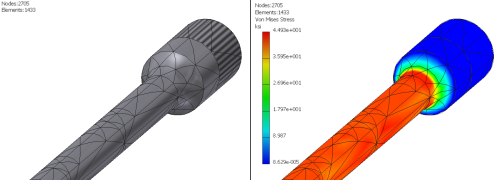

Il peut s'avérer utile d'affiner le maillage aux endroits présentant une concentration de contraintes. Pour cela, accédez à la boîte de dialogue Paramètres de maillage et modifiez les paramètres de la simulation. Les paramètres de maillage s'appliquent à tous les composants et fonctions du modèle.
Accédez aux paramètres de maillage :
- Dans le ruban, cliquez sur l'onglet Analyse des contraintes
le groupe de fonctions Maille Paramètres de maillage . Vous pouvez également cliquer avec le bouton droit de la souris sur le noeud Maille et choisir Paramètres de maillage. - Spécifiez les paramètres souhaités dans la boîte de dialogue Paramètres de maillage.
Paramètre Utilisation Par défaut Recommandée, sauf avis contraire Taille d'élément moyenne Spécifie la taille de l'élément par rapport à celle du modèle. 0.1 Entre 0.1 et 0.05. Taille d'élément minimale Permet l'affinement automatique de petites zones. Cette valeur dépend de la taille moyenne. 0.2 Entre 0.1 et 0.2. Facteur de classification Garantit l'uniformité du maillage lors de la transition entre un maillage fin et un maillage plus grossier. Spécifie le rapport de longueur d'arête maximal entre les arêtes d'élément adjacentes. Par exemple, une valeur de 1.5 restreint une longueur d'arête d'élément à 1.5 fois la longueur de l'arête de l'élément adjacent. 1.5 Entre 1.5 et 3.0. Angle de virage maximal Détermine le nombre d'éléments sur les surfaces courbées. Plus l'angle est réduit, plus le nombre d'éléments de maillage sur une courbe est élevé. 60 degrés Entre 30 et 60 degrés. - Cliquez sur OK pour appliquer les modifications.
