Créer des segments

Définissez un segment de faisceau entre deux connecteurs circulaires (360124:1 et 360575:1) et autour de la carte de circuit imprimé (PCB) d'un boîtier. Vous ajusterez le décalage pendant l'exécution des opérations.

1. Ouvrez Enclosure_Assembly.iam dans le sous-dossier Cable & Harness. Il s'agit du même ensemble que vous utilisiez dans le didacticiel précédent.
2. Dans le navigateur, cliquez deux fois sur Ensemble Faisceau1 pour l'activer pour modification.
3. Sur le ruban, cliquez sur l'onglet Câble et faisceau le groupe de fonctions Créer Créer un segment .

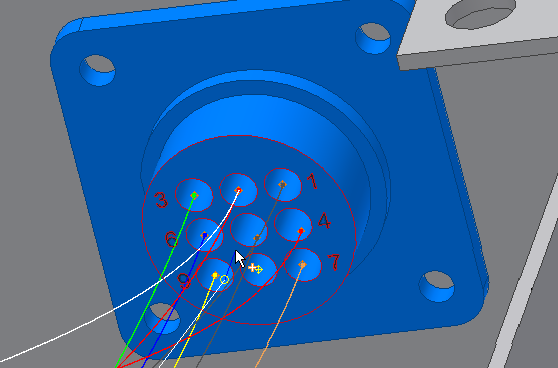

4. Faites pivoter et effectuez un zoom avant sur le composant 360124, puis sélectionnez le point de construction illustré dans l'image suivante.


   Un point de construction de segment est crée à l'endroit sélectionné.

5. Déplacez le curseur en bas du boîtier jusqu'à ce que l'info-bulle et le symbole de décalage apparaissent. L'info-bulle contient la valeur de décalage 0.100 po. et le symbole indique la distance de décalage réelle pour vous guider dans vos sélections.
6. Avant de sélectionner le deuxième point, augmentez le décalage à préparer pour une branche du faisceau. Pour augmenter le décalage, cliquez avec le bouton droit de la souris, choisissez Modifier le décalage dans le menu contextuel et entrez 0.270.

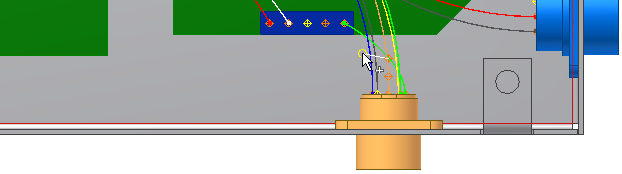

7. Pour le deuxième point, définissez l'orientation et le zoom de la vue comme illustré, puis sélectionnez un point au bas du boîtier.

   A mesure que vous sélectionnez des points, une ligne droite apparaît entre le point sélectionné et la position actuelle du curseur.


8. Continuez votre sélection autour de la carte de circuit imprimé (PCB) et vers l'autre connecteur afin de créer la forme de segment.

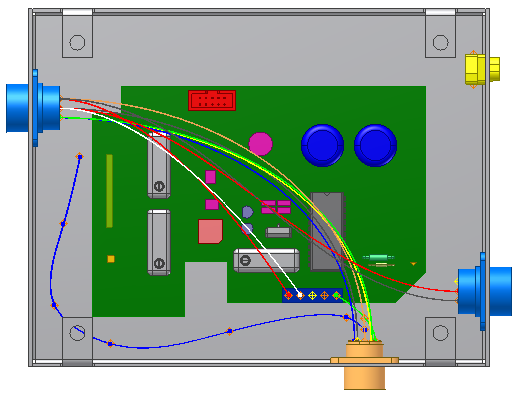

   L'image ci-dessous illustre la sélection de points supplémentaires. L'emplacement exact des points de construction n'est pas important. Vous pouvez ajuster les points de construction une fois le segment terminé.


9. Cliquez avec le bouton droit, choisissez Modifier le décalage, puis entrez 0.200 pour modifier la valeur de décalage pour le dernier point.

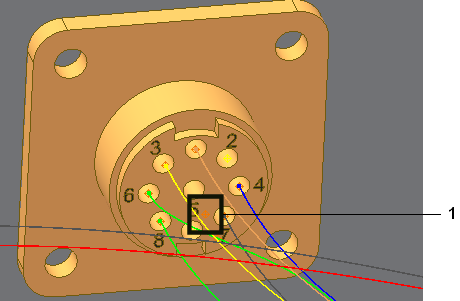

10. Cliquez pour sélectionner le point, comme illustré.

11. Cliquez avec le bouton droit de la souris et choisissez Terminer pour achever le segment.
    Remarque : Si un message d'erreur s'affiche et si le balayage ne peut pas être généré, ajustez les points de construction dans les zones où la courbure est la plus importante afin de réduire la courbe.

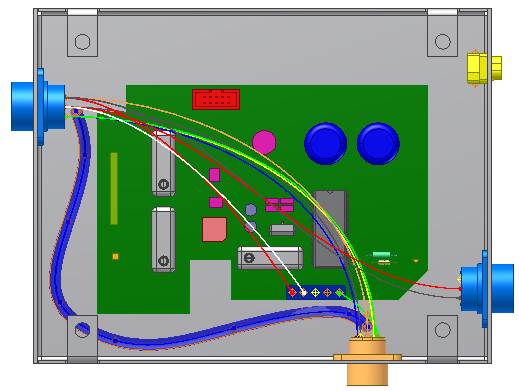

    Le système génère le segment, comme indiqué dans l'illustration ci-dessous.


12. Enregistrez l'ensemble de câbles et faisceaux.
