Définissez un deuxième segment de faisceau entre deux connecteurs circulaires (360575:2 et 360575:1) et autour de la carte de circuit imprimé (PCB) en face du premier segment.
- Activez Ensemble Faisceau2.
-
Cliquez sur l'onglet Câble et faisceau
le groupe de fonctions Créer Créer un segment . - Cliquez avec le bouton droit de la souris, choisissez Modifier le décalage, puis définissez le décalage sur 0.200.

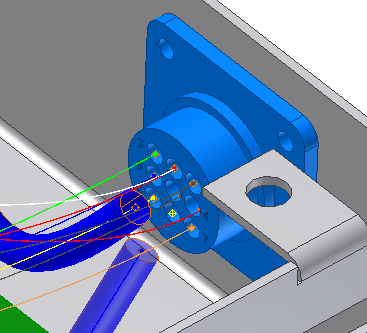

- Cliquez sur la face du connecteur 360575:2 à proximité de la broche 5.
- Continuez à sélectionner des points, comme illustré, pour créer un segment similaire à celui de l'illustration ci-après.
- Avant de sélectionner le dernier point sur la face du connecteur, modifiez le décalage et définissez-le sur 0.270.
- Cliquez sur la partie inférieure de la face du connecteur près des broches 7 et 8.

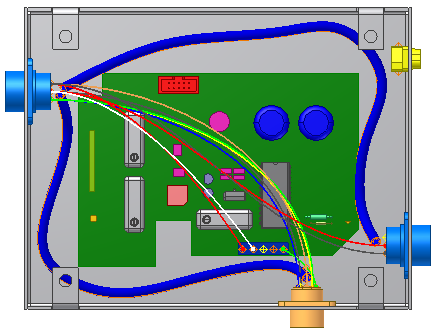

Le nouveau segment doit être placé comme illustré ci-après.
- Cliquez avec le bouton droit de la souris et choisissez Terminer pour achever le segment.
- Enregistrez l'ensemble de câbles et faisceaux.
