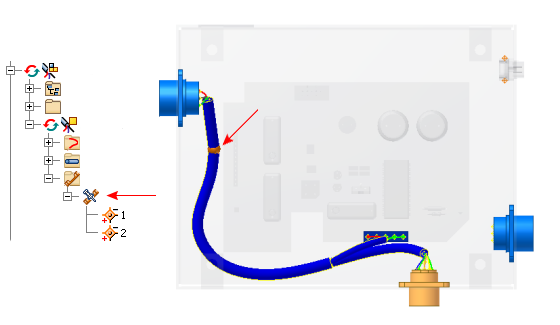

Dans le complément Câble et faisceau, les épissures constituent une représentation virtuelle de l'emplacement des épissures et des fils reliés pour constituer la trajectoire permettant au courant électrique de passer.
Chaque épissure contient deux broches. Elle est dotée d'une taille par défaut et est décalée par rapport à la géométrie de face sélectionnée. Elle peut cependant y être associée. Les épissures sont en général placées sur des parties de segment non pliées ou présentant un pliage réduit. La longueur incorporée s'applique aux épissures ou à leurs broches.
Une épissure par défaut est proposée dans la bibliothèque Câble et faisceau. Vous ne pouvez pas changer les paramètres de l'épissure par défaut, mais vous pouvez définir votre propre épissure, puis lui attribuer différentes valeurs par défaut selon vos besoins. Pour changer les paramètres des occurrences d'épissure, cliquez avec le bouton droit de la souris, choisissez Propriétés de faisceau dans le menu contextuel et changez les paramètres dans la boîte de dialogue Propriétés de l'épissure.
Après avoir placé une épissure dans un ensemble de câbles et faisceaux, vous pouvez l'inclure dans des dessins d'ensemble standard et des dessins de planche à clous. Dans ce dernier cas, l'épissure est représentée par un symbole et une couleur uniques. En outre, les informations relatives aux épissures sont reprises dans les rapports et lors de l'enregistrement des données au format XML.
| Informations supplémentaires | |
|---|---|
| Rubrique d'aide | A propos du travail avec les épissures |
| Didacticiel | Routed Systems - Créer des épissures |
