Définition des cotes d'une planche à clous

1. Sur le ruban, cliquez sur l'onglet Planche à clous le groupe de fonctions Cote Cote de faisceau .

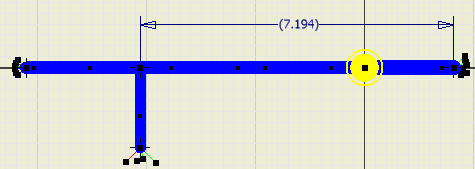

2. Dans la fenêtre graphique, cliquez sur le point d'extrémité droite du segment horizontal, puis sur le point de segment à la ramification.
3. Faites glisser pour afficher la cote, puis cliquez pour positionner comme illustré.
   Remarque : Les cotes que vous obtenez peuvent s'avérer différentes selon l'emplacement que vous avez choisi pour le segment et les points correspondants.

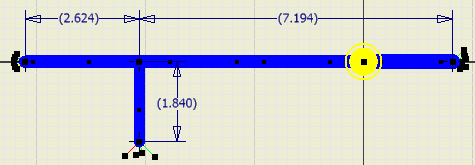

4. Appliquez des cotes aux deux autres segments, cliquez avec le bouton droit de la souris et choisissez Terminer.
